Perforazione verticale di verticale cinque dell'ascia di CNC della macchina di qualità superiore di vetro e fresatrice

Perforazione verticale dell'Cinque-ascia di CNC della macchina verticale di qualità superiore di vetro e fresatrice

1,1 introduzione della macchina

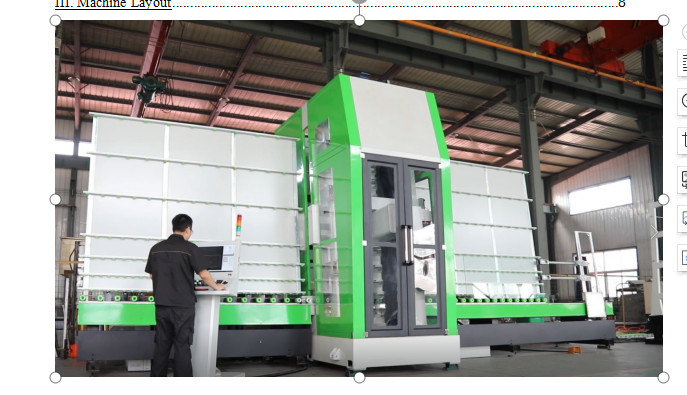

La perforazione verticale e la fresatrice è un'attrezzatura di elaborazione di vetro di cinque-asse verticale di qualità superiore, utilizzata per la perforazione, la macinazione, l'angolo stridente, il bordo e l'altra elaborazione del vetro. Lo spessore del vetro che può essere elaborato è 4-19mm. L'attrezzatura adotta un sistema di controllo numerico di qualità superiore per controllare precisamente ogni servo asse, accoppiato con l'alta rigidità e l'alta stabilità di intera struttura della macchina, in modo da realizzare l'elaborazione ad alta velocità e di alta precisione del vetro. Il software completamente auto-in via di sviluppo di camma ha funzioni potenti. Può generare automaticamente la tecnologia della trasformazione per i grafici d'elaborazione differenti e genera i programmi di elaborazione secondo la tecnologia specifica. Allo stesso tempo, inoltre ha funzioni ausiliarie quali la gestione bibliotecaria e la gestione bibliotecaria dello strumento, che notevolmente riduce la difficoltà delle operazioni di elaborazione. , I requisiti degli operatori più ulteriormente sono ridotti. Le componenti elettriche utilizzate nell'attrezzatura sono tutto il CE certificato ed i connettori delle componenti elettriche sono impermeabili assicurare la sicurezza.

La perforazione verticale e la fresatrice pricipalmente sono utilizzate in: vetro decorativo, vetro del bagno, vetro architettonico (porta di vetro frameless, parete divisoria di vetro, scala di vetro), ecc.

1,2 funzioni principali

La perforazione verticale e la fresatrice è un'attrezzatura di elaborazione composita di vetro che può realizzare varia elaborazione di vetro;

Contro-perforazione: dovuto la struttura anteriore e posteriore dei fusi della perforazione verticale e del centro di macinazione, l'attrezzatura può realizzare la contro-perforazione ad alta velocità prima e dopo, in modo da assicurare la qualità della lavorazione e l'accuratezza molto richieste;

Fresatura: operazione semplice e veloce: anteriore e posteriore i fusi possono macinare e frantumare il bordo interno allo stesso tempo;

Angolo di frantumazione: Ci sono due metodi d'angolo di frantumazione: 1. Utilizzi direttamente la ruota di smussatura, 2. installano la manica di smussatura sul tagliente;

1,3 struttura

La perforazione verticale ed il centro di macinazione ha una piccola orma ed è facili da smontare. Pricipalmente è composta di manipolatore, di estremità di vetro dell'input, di reparto di lavorazione, di estremità di vetro dell'uscita e di rimorchiatore al fondo. Il vetro è disposto sul rimorchiatore dell'estremità dell'input e lo schienale dell'estremità dell'input è sostenuto. Il servomotore è collegato all'ingranaggio di azionamento del riduttore per fornire il potere al morsetto. Il morsetto preme un'estremità del vetro e trasporta il vetro al reparto di lavorazione. Dopo che il vetro raggiunge il reparto di lavorazione, la perforazione, la fresatura e l'altra elaborazione sono eseguite. Durante l'elaborazione, anteriore e posteriore i fusi possono completare automaticamente il cambiamento dello strumento secondo la tecnologia della trasformazione e realizzare automaticamente i processi di perforare, di macinazione e della molatura del pozzo interno. Dopo l'elaborazione, i morsetti trasportano il vetro all'estremità dell'uscita del rimorchiatore ed infine il dispositivo dell'output di forza motrice trasporta il vetro all'estremità dell'uscita.

La X, Y e V le asce sono guidate dagli ingranaggi di alta precisione della cremagliera e le asce di W e di Z sono guidati dalle viti di alta precisione della palla. L'ascissa controlla il movimento destro e sinistro del vetro e le asce di V e di Y controllano il fuso elettrico ed il piatto scorrevole per alzare ed abbassare lungo anteriore e posteriore i fasci verticali. , Le asce di W e di Z controllano il movimento di andata ed a rovescio di elettro fuso.

Vantaggi della struttura:

• Trasmissione di alta precisione della cremagliera di uso per raggiungere più alta elaborazione e velocità rapida;
• L'alimentazione del fuso elettrico è guidata da una barretta della vite per raggiungere il più alta accuratezza della trasmissione;
• Il dispositivo automatico di lubrificazione è utilizzato per lubrificare le parti della trasmissione quali le guide lineari, scaffali, coni retinici della vite, ecc., per migliorare il tempo di impiego dell'attrezzatura;
