Dettagli:
|
Nome: | linea di produzione di vetro isolata | Modello: | LJZB3370 |
---|---|---|---|
Garanzia: | 1 anno | Colore: | Il requisito dei clienti |
Potere totale: | 3P 380V 50HZ 40KW | ||
Evidenziare: | Linea di vetro automatica di combinazione e di lavaggio,lavaggio di vetro idraulico e linea di combinazione,lavaggio di vetro di 3300*7000 millimetro e linea di combinazione |

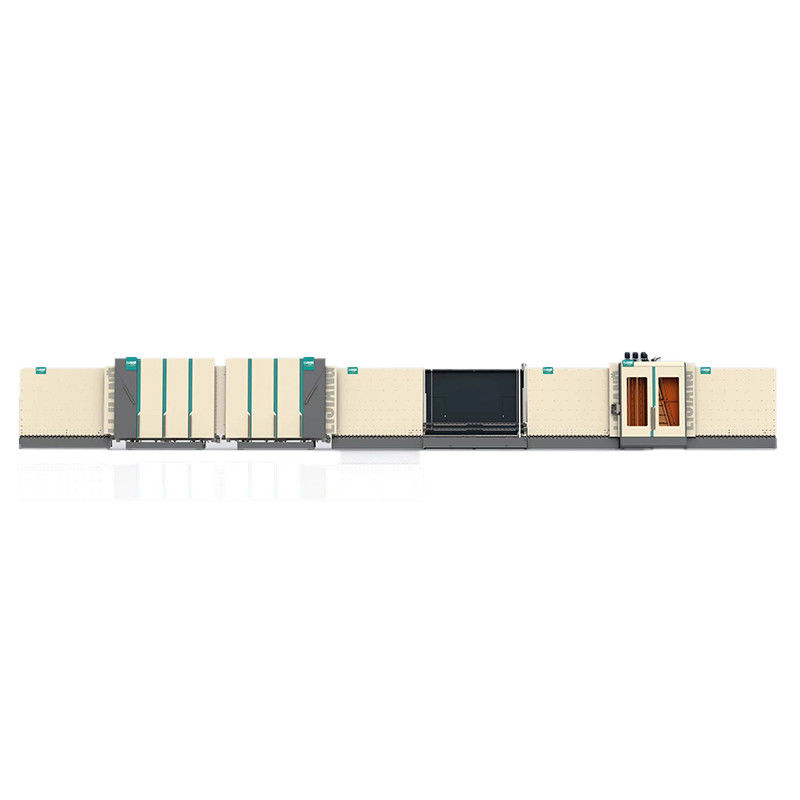

LINEA DI VETRO AUTOMATICA di COMBINAZIONE E di LAVAGGIO CON LA STAMPA 3300*7000 millimetro del PANNELLO FUNZIONI IDRAULICHE
La linea di vetro automatica di combinazione e di lavaggio con la stampa del pannello funzioni idrauliche può montare e premere le doppie, (punto, facciata) vetrate isolanti triple o strutturali.
Modello della linea standard: LIZB3370
PRESTAZIONE:
1.The intera linea operazione facile e conveniente del sistema di controllo dello SpA della Germania Siemens di uso, dell'interfaccia del touch screen.
2.In la prima sezione che potete vedere il sensore, possono individuare il film di vetro basso-e. (Allo stesso tempo, può anche misurare automaticamente lo spessore del di vetro) 15-30 millimetri.
3,3 paia delle spazzole molli possono lavare online e vetro basso-e offline.
la lavatrice 4.The adotta il materiale di acciaio inossidabile ed il dispositivo impermeabile.
carro armato 5.Water con la funzione di riscaldamento.
sistema di riscaldamento 6.Air
esposizione di velocità 7.Washing sull'interfaccia dello schermo. La velocità lavante massima può raggiungere 10 metri/minuto.
8.There sono molti punti di adeguamento sul conteggio su placchetta che .it può tenere il piatto premere la superficie diritto.
Ciò è un dettaglio molto importante. Se non può essere regolato dopo deformazione, è facile da schiacciare il vetro.
9.Double il vetro, vetro triplo, vetro a forma di è disponibile.
Funzione facoltativa:
1.Pre-washing
2.Air-floating trasportano
vetro 3.Step
riempire 4.Gas
Il rifornimento di carburante dal fondo della cinghia sincrona, il foro di aria è sempre fra il primo vetro e la struttura di alluminio, di modo che tenga l'alta concentrazione in gas, uniforme, la velocità veloce, conservante la fonte di aria.
Visualizzi il processo di riempimento online di concentrazione in gas alta.
In Cina, c'è molto fabbrica non può visualizzare il processo sul riempimento online, soltanto ha installato il periodo di materiale da otturazione, non può assicurare l'effetto del gas.
I dettagli presentano del LJBZ3370
una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
Il trasportatore dell'entrata è un trasportatore di zona di carico che è destinato per caricare gli strati di vetro nella lavatrice. Grazie alle gambe di carico di sostegno i grandi vetri graduati possono essere caricati facilmente. Con la sua infrastruttura modulare la nostra macchina è pronta alle estensioni con i trasportatori facoltativi per il lavaggio di vetro enorme.
lavatrice 02
Caratteristica principale:
• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
È destinato per lavare gli strati di vetro con alta qualità che lava le spazzole alla qualità massima e per asciugare attendibilmente i vetri con i fan specialmente progettati. Con la nostra lavatrice di vetro vi offriamo la sensibilità e la qualità massime per il lavaggio di vetro. Grazie di lavoro liberi di vibrazione alla struttura d'acciaio pesante e robusta della costruzione.
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
• una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*4500mm (pressatura secondaria del piatto e meccanismo ausiliario del pollone) |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3500mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 1500L/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 8500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Servomotore per il vetro di punto | Il Giappone | FUJI |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Motore della spazzola | La Cina | QINGHUA |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Linea di IG senza rifornimento di carburante online |
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |
