Pollone di vetro elettrico dello spalmatore di vuoto dello spalmatore della parete divisoria una rotazione di 360 gradi

Pollone di vetro elettrico dello spalmatore di vuoto dello spalmatore della parete divisoria 360 gradi che girano e che lanciano aspirazione Hoi di vuoto dello spalmatore

Caricamento di vetro LJXJ300 e scaricare la gru a mensola del sollevatore

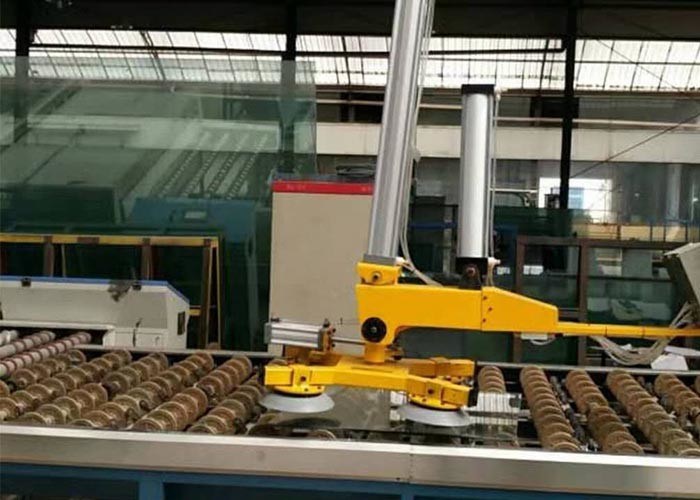

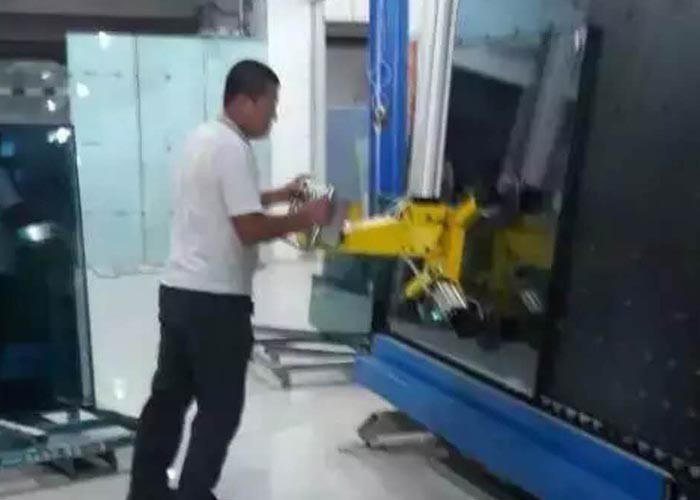

Il caricamento passante di vetro pneumatico del manipolatore ed il sollevatore dello scarico è azionato usando l'aria compressa. Il dispositivo non usa l'elettricità ed è sicuro ed affidabile, facile da operare. È un vetro essenziale che tratta lo strumento per un'industria di trasformazione di vetro moderna. L'aria che attraversa il generatore di vuoto causa la pressione di vuoto succhiare il vetro. Un colpo del cilindro è agito ricevendo il segnale di comando dall'aria compressa in un tubo adduttore. Il dispositivo è comunemente usato per lavoro di trattamento di vetro nelle linee di trasformazione della fabbrica di vetro, quali la molatura, la pulizia, temperato, laminato, isolata, ecc.

Caricamento di vetro LJXJ300 e scaricare la gru a mensola del sollevatore

Il caricamento passante di vetro pneumatico del manipolatore ed il sollevatore dello scarico è azionato usando l'aria compressa. Il dispositivo non usa l'elettricità ed è sicuro ed affidabile, facile da operare. È un vetro essenziale che tratta lo strumento per un'industria di trasformazione di vetro moderna. L'aria che attraversa il generatore di vuoto causa la pressione di vuoto succhiare il vetro. Un colpo del cilindro è agito ricevendo il segnale di comando dall'aria compressa in un tubo adduttore. Il dispositivo è comunemente usato per lavoro di trattamento di vetro nelle linee di trasformazione della fabbrica di vetro, quali la molatura, la pulizia, temperato, laminato, isolata, ecc.

Benefici & vantaggi

●Parte meccanica:

(1) la lunghezza totale del fascio principale della gru di aspirazione è destinata per essere 2000mm e la parte superiore della parte media è saldata e sigillata con un piatto e la parte media è usata come accumulatore di vuoto. La prova di tenuta dell'aria è effettuata dopo la saldatura per non assicurare perdita. Quando l'attrezzatura è spenta improvvisamente, ancora è garantito per potere da adsorbire attendibilmente i piatti per almeno 20 minuti e non causerà gli incidenti della sicurezza quale danno all'attrezzatura (la norma europea del CE è di mantenere 10 minuti)

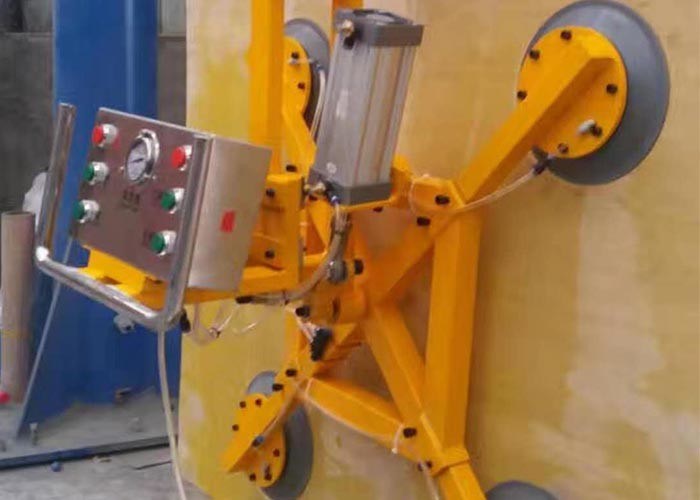

(2) questa attrezzatura è fornita di 6 tazze di aspirazione con un diametro di 360mm per le dimensioni differenti di vetro. La posizione di ogni tazza di aspirazione sul fascio è regolabile facilitare l'adsorbimento di vetro delle dimensioni differenti.

●Parte elettrica:

(1) un pressostato di vuoto e un'unità dell'allarme del cicalino sono installati sulla gru di vuoto. Quando la pressione di sistema di vuoto non raggiunge la pressione stabilita, o quando un'interruzione di corrente accade, l'unità dell'allarme controllerà la luce d'avvertimento rossa per accendersi ed il cicalino per suonare. , Spinga l'operatore a occuparsi di a tempo.

●Parte di vuoto:

(1) la gru di aspirazione adotta un pulsometro rotatorio senza olio tedesco della pala, con una capacità di pompaggio di 8m3/h, un grande grado di vuoto più di 85%, economizzatore d'energia, compatto e leggero, di nessun manutenzione, ecc.;

(2) l'intero insieme di attrezzatura è fornito di 6 tazze di aspirazione di vuoto, l'adsorbimento multipunto per assicurare che il piatto possa mantenere un alto livello durante il processo di trattamento senza inclinare;

(3) il materiale della tazza di aspirazione è gomma di nitrile, con un diametro di 360mm, la resistenza durevole, dell'acido e dell'alcali dell'olio (benzene), e può efficacemente adsorbire con FRP per produrre un vero singolo livello della tazza di aspirazione. Grandi forza di aspirazione = area efficace teoriche (prodotto fisico * coefficiente) * pressione calcolata (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, che è approssimativamente 610.4Kg. Secondo il fattore di sicurezza di 4 volte, la potenza d'aspirazione permissibile reale della tazza di aspirazione è 610.4/4=152.6Kg. La potenza d'aspirazione totale di 6 tazze di aspirazione è 600kg. Nota: La forza di aspirazione di vuoto citata nella tavola di cui sopra è grado sotto calcolato di vuoto di 60%. Nelle condizioni normali di lavoro, il grado di vuoto del sistema può raggiungere più di 85%;

(4) il sensore di pressione di vuoto è fatto della marca giapponese di Panasonic ed il livello di pressione dell'allarme è fissato al vuoto di 60%;

(5) ogni tazza di aspirazione è fornita di valvola a sfera manuale per controllare l'apertura e la chiusura, che assicura che la stessa attrezzatura possa applicarsi alle varie specifiche dei piatti;

(6) la tomaia e le parti inferiori dell'albero di aspirazione sono fornite di molla. Quando il piatto non è piano, la molla funge da un amplificatore per fare il pollone ha sollecitato uniformemente, in modo da assicurare la sicurezza e l'affidabilità della tazza di aspirazione.

●In generale:

(1) secondo la progettazione di sistema di vuoto dell'en 13155 di BACCANO dell'Unione Europea per il sito di costruzione all'aperto dell'installazione della parete divisoria.

(2) trattamento orizzontale, lanciare elettrico e trattamento verticale.

(3) la progettazione flessibile, può applicarsi alla manipolazione delle dimensioni differenti di FRP.
