Double Glazed Insulating Glass Production Line Jumbo Size 3300*7000mm

Linea di produzione d'isolamento di vetro del doppi vetri dimensione enorme 3300*7000mm per l'elaborazione di vetro d'isolamento

Caratteristica principale della linea di trasformazione di vetro d'isolamento del doppi vetri

●Sistema di controllo dello SpA della Germania Siemens, interfaccia del touch screen

●Identificazione automatica di vetro rivestito e basso-e

●le spazzole molli 3pair possono lavare online e vetro basso-e offline

●La lavatrice adotta il dispositivo materiale ed impermeabile degli ss

●Bordo premente regolabile per tenere il piatto premere superficie diritto

●Modo di collegamento di spina di aviazione

●Serbatoio di acqua con il sistema di lavaggio dell'acqua e del controllo automatico della temperatura

●Sistema di riscaldamento ad aria

●Inizio del fan dell'aria e regolazione automatici di arresto

●Sistema di riduzione di rumore

●Applicabile per produrre IG triplo e IG a forma di

●Esposizione online di lavare velocità

●Lavoro intermittente intelligente, energia di risparmio

Opzioni della linea di vetro d'isolamento di riempimento gas enorme automatico di dimensione del doppio

1.Pre-washing

posizionamento accurato 2.Automatically per 3 o 4 punto laterale IG

il materiale da otturazione del gas 3.Automatic può fissare l'indice del gas e visualizzare l'elaborazione del riempimento online di concentrazione in gas alta

1. Che cosa è la linea di IG?

I tipi delle linee di IG sono senza argon di riempimento e con il gas di riempimento dell'argon. Ci sono inoltre due linee speciali di IG, ventilano la linea di galleggiamento di IG e la linea veloce eccellente di IG (che lavano insieme e che premono due unità di IG).

La linea di IG è linea di trasformazione di vetro d'isolamento di Calles, include la lavatrice di vetro, l'installazione della struttura del distanziatore e la pressa di stampaggio di vetro. Abbiamo normalmente linea di 2000*2500, di 2500*3500, di 2500*4000, di 2500*4500 e di 3300*7000 IG.

2. Che cosa la nostra società fa?

IL VETRO di LIJIANG è il produttore nella città di Jinan, anno della Cina dal 2012. Facciamo la linea di IG, robot di sigillatura di vetro d'isolamento, macchina piegatubi del distanziatore, macchina di rifornimento disseccante della macchina butilica dell'espulsore ecc, porviding le macchine per dappertutto con servizio post vendita.

3. Come fornire al servizio di assistenza al cliente?

Per l'India e il aroud India del mercato, abbiamo due ingegneri loal indiani, essi possiamo fornire il servizio a tempo.

Per il mercato del Sudamerica, abbiamo un ingegnere là per fornire il servizio.

Per l'altro mercato, abbiamo il gruppo dell'ingegnere con 10 - 20 anni di esperienza, andranno alla fabbrica dei clienti stranieri installare la macchina, formare i lavoratori e fornire servizio post vendita a tempo.

Dal virus di intero mondo, i nostri ingegneri si limitano a molti paesi nel mondo. Così noi servizio dell'installazione di provice e lavoro trainning online da Wechat, Whatsapp ecc. Una volta che il mondo ha un migliore suitation, il nostro ingegnere andrà controllare ancora le nostre macchine.

4. Come imballare la linea di produzione?

Un insieme della linea di IG ha bisogno normalmente di due contenitori quando spedisce al paese straniero, 2 pezzi di contenitori 40HQ.

Dettagli della linea di produzione di vetro d'isolamento automatica:

• La linea di produzione di vetro d'isolamento verticale ha 7 sezioni:

una sezione di 01 trasferimento;

lavatrice 02;

una sezione di 03 scarichi;

04 ispezione e sezione dell'installazione;

una sezione di 05 trasferimenti;

06 che premono e sezione di riempimento;

una sezione di 07 scarichi.

• una sezione di 01 trasferimento

Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline

• lavatrice 02

Caratteristica principale:

• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e

• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.

• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore

• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)

• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua

• Sistema europeo del silenziatore

• Materiale di acciaio inossidabile

• una sezione di 03 scarichi

• Vetro di stoccaggio

• 04 ispezione e sezione dell'installazione

La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro.

• una sezione di 05 trasferimenti

• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.

• 06 che premono e sezione di riempimento

Caratteristica principale:

• il vetro lungo Ultra può essere compresso due volte vicino

• Adotta il nastro trasportatore per trasferire il vetro, utilizzano il servomotore per premere il vetro

• La placca a pressione può essere aperta per manutenzione facile

• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo

• una sezione di 07 scarichi

• Vetro di stoccaggio

• Può essere collegata alla macchina sigillare

Parametro della linea di produzione di vetro d'isolamento automatica verticale

Unità		LJBZ3370
Tensione		380V50Hz3P
Potere totale	Chilowatt	54,5
Lavare velocità	m/min	2-10
Velocità di lavoro massima	m/min	45
Dimensione di vetro minima	millimetro	450*280
Dimensione di vetro di Maxmum	millimetro	3300*7000 3000*3000 (doppia stampa)
Spessore di vetro piano	millimetro	3-30
Lavare le spazzole	Pezzi	6
Spessore massimo di vetro d'isolamento	millimetro	80
Consumo totale del gas	L/min	1500
Altezza del rotolo del trasportatore	millimetro	520
Dimensione (L*W*H)	millimetro	47200*3500*4500

Parametri elettrici

NOME	ORIGINE	MARCA
SpA	La Germania	SIEMENS
Apparecchio elettrico di bassa tensione	La Germania	SIEMENS
Convertitore di frequenza	La Germania	SIEMENS
Servomotore per il vetro di punto	Il Giappone	FUJI
Commutatore fotoelettrico	La Germania	MALATO
Micro commutatore	Taiwan	TENDA
Bottone e indicatore luminoso	La Francia	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Relè intermedio	Il Giappone	OMRON
Motore della spazzola	La Cina	QINGHUA
Pompa idraulica	La Cina	LINGXIAO
Guida	Taiwan	HIWIN
Componenti pneumatiche	Taiwan	AIRTAC

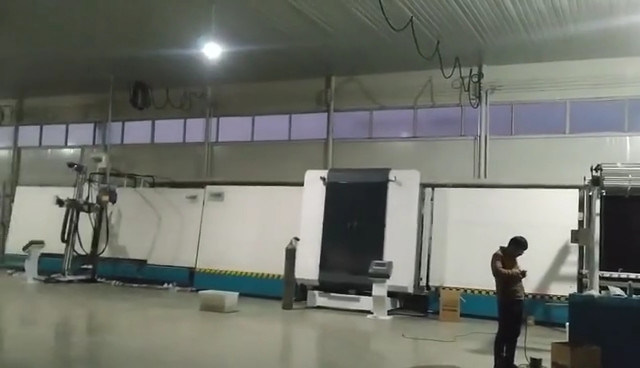

Immagini della linea di produzione di vetro d'isolamento automatica

Produzione relativa del VETRO di LIJIANG

Macchina butilica automatica con l'attrezzatura butilica dell'espulsore della colata calda del CE per l'elaborazione d'isolamento

Macchina dell'espulsore di Aotomatic Bulyl con l'alto quolity

Applicazione

Sistema di controllo dello SpA, interfaccia del touch screen

Regoli automaticamente la quantità di colla secondo le velocità differenti

Identifichi automaticamente la larghezza della barra di alluminio, di conseguenza colla frugano può regolare automaticamente.

Il circuito idraulico usa le componenti tedesche a ensurethat che la colla è anche e pieno

Velocemente preriscaldi, migliori l'efficienza del lavoro

con il preriscaldamento della funzione

Con scarico e la funzione gonfiabile, migliori la qualità del rivestimento ed il tempo del asve per colla d'alimentazione

Velocità rapidamente ricoprente, latta fino a 47m/min

Pressione di compressione: 10-18MPa

Temperatura: 110-140℃

Aluminumspacerwidth: 6A-27A

Velocità: 5-47m/min

Diametro del cilindro butilico: 200mm

Dotazione d'aria: 0.4㎡/min

Pressione d'aria: >0.6Mpa

Potere totale: 380V, 5.7KW, 50HZ

Dimensione: 2800*700*900mm

Peso: 650kg

Parametri di tecnologia della macchina calda automatica dell'espulsore della colata

Pressione di compressione	10-18MPa
Temperatura	110~140℃
Spessore della colla	0.3-0.5mm
Larghezza della colla	3.5mm
Larghezza di alluminio del distanziatore	5.5-26.5mm
Velocità	0-47m/min
Diametro del cilindro butilico	200mm
Dotazione d'aria	³ /min di 0.4m
Pressione d'aria	≥0.6MPa
Potere totale	380V, 5.7KW, 50HZ
Dimensione	2800×700×900mm (L×W×H)
peso	750kg

Dettagli dell'attrezzatura della macchina di vetro d'isolamento dell'espulsore butilico automatico

Parti della Germania Siemens

La macchina butilica dell'espulsore adotta lo SpA di Siemens di marca del tedesco, la prestazione stabile.

Touch screen di KINCO

Operazione dello schermo del toubh di uso, prova semplice, chiara interfaccia, operazione semplice, touch screen astuto, programmazione aggiornata.

La Germania HA valvola

La macchina butilica ad alta velocità dell'espulsore adotta la valvola del Harvey della Germania, la prestazione più stabile.

Sistema di allarme

Adotti automaticamente il sistema di allarme, ricordante aggiungendo il butile.

Cilindro della colla

Il cilindro di gomma adottare tira sulla struttura, che è conveniente per butile cambiante.

Cilindro della Germania Maximator

Il sistema di carico eccellente adotta pneumatico famoso ed il cilindro idraulico, controlla forte la pressione dell'olio dello sbocco.

Regoli automaticamente il putput della colla secondo il cambio di velocità

La regolazione in altezza del fascio è conveniente, efficace risolvere il provlem della linea bianca

L'altro prodotto del VETRO di LIJIANG

Macchina piegatubi del distanziatore con le barre di alluminio e le barre calde

Applicazione

La macchina piegatubi del distanziatore automatico pieno è usata per la fabbricazione le strutture (o degli altri materiali) per vetro d'isolamento, che sostituisce la tecnologia tradizionale di montaggio. La macchina piegatubi del distanziatore automatico con le barre di alluminio e le barre calde può fare varie strutture di alluminio poligonali convesse da una striscia di alluminio in una volta. La macchina piegatubi è a disposizione per piegare le barre di alluminio, le barre di acciaio inossidabile, le barre calde e il thermex ecc. Inoltre sul mahcine di piegamento, inoltre contiene il codice di stampa, stampante l'etichetta, i luoghi di perforazione e USB, mano della macchina per la grande struttura di sostegno

Dettagli dell'attrezzatura

• Adotti il sistema di controllo dello SpA di Siemens, interfaccia del touch screen
• Sistema del servocomando di CNC del Giappone FUJI

• Quattro unità di stoccaggio di dimensione del distanziatore
• I distanziatori di alluminio sono disponibili nelle dimensioni differenti e nelle dimensioni

• Tagliato automaticamente ed alimentare i distanziatori di alluminio
• La curvatura ha modellato continuamente le strutture del distanziatore
• Eviti automaticamente l'angolo di collegamento mentre piegano e tagliando

• Il dispositivo speciale della mano della macchina è utilizzato per piegare la grande struttura del distanziatore

• I connettori resistenti è convenienza e la sicurezza per installazione e ricerca degli errori

• Valvola magnetica di Taiwan Airtac; Sistema di controllo tedesco dello SpA di Siemens; Sistema del servocomando del Giappone Fuji.

• I pezzi di ricambio di tutta la macchina hanno codici di identificazione.

• Effetto di piegamento preciso, errore d'angolo meno di 0.1mm.

Tecnologia conducente

• Distanziatore che stampa funzione di codice (facoltativa)

• Foro automatico del materiale da otturazione del gas del trapano (facoltativo)

• Stampando funzione dell'autoadesivo dell'etichetta (facoltativa)

• La funzione d'entrata di USB, ha letto eccelle l'archivio direttamente ecc di formato (facoltativo)

• Colleghi al sistema del ERP (facoltativo)

• Può piegare il distanziatore di alluminio, Technoform, Alupro, Thermix, il distanziatore caldo (Swisspacer) ed inossidabile (facoltativo) ecc.

• Abbiamo il sistema molle speciale in grado di evitare il 120mm per ridurre lo spreco. Per esempio, se la lunghezza del rinforzo è 60mm, quando il programma calcola l'angolo retto, c'è un rinforzo. Quando cominciate piegare la struttura rettangolare, avete bisogno in primo luogo del trasporto 120mm, quindi tagliate 120mm e poi il punto sul pedale per piegare la struttura, in modo da sprecherete il 120mm.

Dati tecnici

Dimensione di Max.bending	2000mm*2000mm (2500mm*2500mm)
Dimensione di Min.bending	250mm*200mm
Larghezza di alluminio del distanziatore	5.5-27mm
Errore dimensionale	±0.5mm
Errore di angolo	±1º
Velocità di elaborazione	≤26s
Dotazione d'aria	≥0.65MPa
Potere totale	AC220/380V 50Hz 2.5KW
Dimensione	10500mm*2200mm*2600mm

Parametri elettrici

NOME	MARCA	NOME	MARCA
SpA	SIEMENS TEDESCA	Tripletto	Taiwan AIRTAC
Apparecchiatura elettrica di bassa tensione	SIEMENS TEDESCA	Cilindro	Taiwan AIRTAC
Servomotore	IL GIAPPONE FUJI	Elettrovalvola a solenoide	Taiwan AIRTAC
Servo driver	IL GIAPPONE FUJI	Potere del commutatore	Taiwan TENDE
Relè	IL GIAPPONE OMRON	TOUCH SCREEN	Taiwan WEINVIEW
Sensore	LA COREA AUTONICS	GUIDA	Taiwan TBI

Lavaggio verticale di vetro piano dell'industria automobilistica e macchina di pulizia

1. Panoramica del lavaggio di vetro verticale automatico e dell'asciugatrice
La lavatrice di vetro piano dell'industria automobilistica è utilizzata per il lavaggio di vetro per l'elaborazione del vetro del doppi vetri. Il lavaggio verticale automatico e la macchina di pulizia possono completare le seguenti funzioni: prepulizia, pulire ed essiccamento del vetro piano e del vetro basso-e. È nella produzione del vetro d'isolamento di alluminio della scanalatura. La lavatrice di vetro presenta i vantaggi di piccola area di occupazione, di alta efficienza, della prestazione affidabile e della manutenzione conveniente.

2.Advantage della macchina washiing di vetro
•Facendo uso di 3Pair delle spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
•Prelavaggio (facoltativo)
•Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
•Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
•Sistema europeo del silenziatore
•La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m) •Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
•Materiale di acciaio inossidabile
caratteristica 3.Main della lavatrice di vetro verticale

• La macchina di pulizia verticale automatica adotta il sistema di controllo di Siemens, che può regolare liberamente la velocità di pulizia della macchina di pulizia.

•

• La lavatrice automatica verticale può lavare online ed il vetro basso-e offline, riconosce automaticamente il film basso-e
•
• Lavatrice automatica verticale facendo uso di 6 pezzi di spazzole molli

•

• La sezione di prepulizia adotta il regolamento stepless della velocità di conversione di frequenza ed il vetro può funzionare uniformemente alla giusta velocità.
• Il controllo automatico della temperatura del serbatoio di acqua, la pulizia del sistema di riempimento di acqua ed i serbatoi di acqua sono fatti dei materiali inossidabili e resistenti alla corrosione ed i rulli di trasferimento sono rulli di gomma resistenti dell'alcali e dell'acido, che sono automaticamente regolato secondo lo spessore di vetro.

• 304 materiali di acciaio inossidabile
• Lavatrice verticale automatica facendo uso dei metodi di lavoro economizzatori d'energia intermittenti intelligenti
• Lavatrice verticale automatica adottare il sistema europeo del silenziatore
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La lavatrice verticale automatica adotta il fan variabile di frequenza, effetto di pulizia di ottimo rendimento e buon
• Tipo gerarchico sistema di lavaggio

4. Parametri di tecnologia di pulizia del vetro verticale e dell'asciugatrice

Alimentazione elettrica	Tensione (V)	380
	Frequenza (hertz)	50
Alimentazione di rete	chilowatt	≈35
Lavare velocità	m/min	1~7
Alta velocità massima	m/min	10
Dimensione di vetro minima	millimetro	450×280
Dimensione di vetro massima	millimetro	2500×4000
Spessore di vetro	millimetro	3~15
Altezza del rullo	millimetro	500±20
Peso totale	chilogrammo	≈3500

5. Dettaglio della lavatrice di AutomaticGlass

Introduzione del VETRO di LIJIANG

Una linea automatica macchina utensile di vetro di 2230 IG del doppi vetri

APPLICAZIONE

La linea di trasformazione di vetro del doppi vetri (con il materiale da otturazione del gas) consiste di quattro sezioni, sezione di trasferimento, sezione di lavaggio, sezione di ispezione e sezioni di pressatura (completamente 7 parti). Usa la tecnologia avanzata per rendere di alta qualità e la varietà DGU automaticamente, quali doppio vetro, vetro triplo, vetro basso-e, vetro a forma di e vetro fatto un passo. Che is più, una nuova linea di IG che può riempire due pezzi di doppio vetro allo stesso tempo.

Modello	Dimensione minima	Dimensione massima	Vetro basso-e	Vetro di punto	Vetro triplo	Rifornimento di carburante (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Il vetro basso-e/vetro di vetro/triplo di punto/funzioni a forma di di vetro/rifornimento di carburante è facoltativo. E la dimensione della linea di LJBZ2535G IG con rifornimento di carburante può riempire il gas nel vetro massimo di 2500*3200mm, non 2500*3500mm.

Dati di parametro

1. Nome di produzione: Linea di trasformazione di vetro d'isolamento con il pannello ed il rifornimento di carburante della stampa

2. Modello: LJBZ2535G

3. Posto di origine: JINAN, CINA

4. Spessore di vetro: 3 - 15mm

5. Spessore di vetro d'isolamento: 60mm

6. Velocità lavante di vetro: 2 - 10m/min

7. Velocità di vetro del trasportatore: 48m/min

8. Lavare le spazzole: 3 paia delle spazzole molli

9. Materiali della lavatrice: Acciaio inossidabile

10. Funzione: Facendo il vetro di DGU/Step modelli il gas di riempimento di vetro triplo di vetro dell'argon

11. Dimensione di vetro massima: 2500*3500mm

12. Dimensione di vetro massima per rifornimento di carburante: 2500*3200mm

13. Garanzia: 12 mesi

14. Colore: Blu (bianco luminoso), molti colori possono essere customerized

15. Lunghezza: 23.5m

16. Direzione: Destra a sinistra

17. Vetro a forma di: Un lato deve essere diritto

18. Dimensione di vetro minima: 450*280mm

19. Altezza (rulli da frantumare): 520mm

20. Vetro di punto: Il piccolo vetro è interno o esterno

CARATTERISTICHE PRINCIPALI

• Il sistema di controllo di OMRON e di SIEMENS, tiene la prestazione stabile
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sistema del servocomando, funzione modulare, funzione di sovrapposizione
• Due pezzi di IGU possono essere fatti e riempiti di gas dell'argon in una volta (facoltativa)
• Le dimensioni di vetro minime & massime possono essere facoltative
• Automatico individui il vetro basso-e

• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo spessore di vetro
• Tipo gerarchico sistema di lavaggio con il singolo coltello di aria
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore & materiale di acciaio inossidabile
• IGU lungo Ultra può essere compresso la seconda volta dentro
• La macchina adotta la servo compressione di coppia di torsione
• La pressapellicola con piano regolabile e nessuna deformazione, può garantire la tavola duratura e di alta precisione
• Fornito di un meccanismo anteriore precisamente regolabile della lastra
• Il sistema può diagnosticare le informazioni di errore
• La placca a pressione può essere aperta alla larghezza di 400mm per manutenzione facile
• Applicabile per produrre ha fatto un passo IG, IG triplo e IG a forma di
• Gas automaticamente di riempimento dell'argon all'interno della piastrina con gli alti, vetri di compressione sincroni, massimizzare il tasso di conservazione del gas
• Quando riempire ha modellato IG, la facciata frontale gonfiabile della dimensione rettangolare ha richiesto 450mm (lunghezza), 280mm (livello)
• Il rifornimento di carburante standard è gas dell'argon
•
