Dettagli:
|
Brand name: | Insulating Glass Processing Line with argon gas filling | Marca: | VETRO DI LIJIANG |
---|---|---|---|
Dimensione di vetro massima per rifornimento di carburante: | 2500 mm*3200 millimetro | Spessore di vetro: | 3 - 15 millimetri (3 - 30 millimetri) |
Spessore di IG: | 60 millimetri | Materiale: | Acciaio inossidabile |
Indice del gas: | > 95% | Lunghezza: | 23,5 metri |
Evidenziare: | Linea di produzione automatica del doppi vetri,linea di produzione del doppi vetri di 60mm,Linea di produzione del doppi vetri del gas dell'argon |

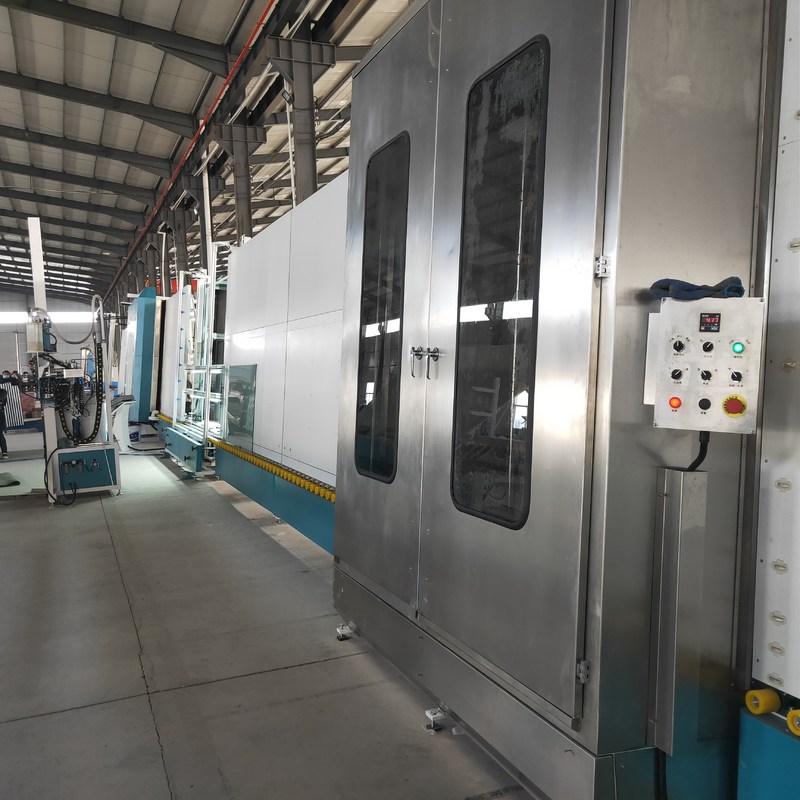

Linea di produzione automatica del doppi vetri prezzi di buoni e di alta qualità riempita di gas dell'argon
Introduzione della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas
Usa la tecnologia di galleggiamento dell'aria per trasferire il vetro, impedicendolo la contaminazione dalle ruote e lasciando una traccia per migliorare l'alta qualità di produzione di IG. Questa linea ha sette sezioni.
Una sezione di 01 trasferimento;
Lavatrice 02;
Una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione.
Una sezione di 05 trasferimenti;
Stampa 06 e sezione di riempimento;
Una sezione di 07 scarichi.
Caratteristica principale:
• (2500mm * 3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• Adotti un nastro trasportatore per il trasferimento di vetro e premi il vetro facendo uso di un servomotore
• La placca a pressione può essere aperta per manutenzione facile
• Presspan regolabile per garantire tempo di impiego duraturo
• Riempie automaticamente di gas dell'argon per effetto di sigillatura significativo ed il contenuto elevato dell'argon
• La fissazione della zona per riempire le dimensioni differenti di vetro di metodo di sigillatura di seguito riduce la perdita di argon.
• Potete fissare l'indice del gas ed osservare il processo di riempimento del touch screen di gas
• Sensore veloce di reazione per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere 90% o più alto
• Nessun bisogno ai luoghi di perforazione nel telaio del distanziatore
• Il gas standard è gas dell'argon
una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: ³ /min di 1m |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Altre dimensioni della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
Parametri | Unità | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Alimentazione elettrica | 380V 50Hz 3P | |||
Potere totale | Chilowatt | 41 | 44,5 | 51,5 |
Lavare velocità | m/min | 2~10 | ||
Velocità di lavoro massima | m/min | 45 | ||
Dimensione di vetro minima | millimetro | 450*280 | ||
Dimensione di vetro massima | millimetro | 2000*2500 2000x3000 (ha premuto due volte vicino) |
2500*3200 2500*3500 (ha premuto due volte vicino) 2500x4500 (urgente due volte vicino, aggiunga i polloni) |
|
Spessore di vetro piano | millimetro | 3~15 (3-30) | ||
Lavare le spazzole | Pezzi | 6 | ||
Spessore massimo di vetro d'isolamento | millimetro | 60 | ||
Consumo totale del gas | L/min | 1200 | ||
Altezza del rotolo del trasportatore | millimetro | 520 | ||
Dimensione | L*W*H (millimetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Funzioni facoltative della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
• Vetro di punto con i bordi facoltativi (L: 100mm W: 50mm)
• Vetro a forma di
• Pre lavatrice
Dettagli della linea di trasformazione di vetro digalleggiamento d'isolamento verticale automatica
una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
lavatrice 02
• Potete lavare il vetro basso-e con 6 spazzole molli dei capelli molli di 0.1mm
• Il nuovo coltello di aria usa un profilo di alluminio (coltello di aria di Duckville) e la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò riduce il numero delle viti di regolazione, impedisce ogni vite l'allentamento ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore.
• La scatola dell'operazione con l'esposizione di pulizia della velocità può visualizzare esattamente la velocità di pulizia (8-10m).
• Controllo automatico della temperatura del serbatoio di acqua, adduzione di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
una sezione di 03 scarichi
• Vetro di stoccaggio
04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
06 che premono e sezione di riempimento
L'altro prodotto del VETRO di LIJIANG
Bordo verticale che cancella la macchina per la frantumazione di vetro del bordo della macchina con il servomotore
Il dispositivo di rimozione verticale astuto del bordo LJDM2545 è usato per rimuovere il film di vetro basso-e del bordo. Il dispositivo di rimozione di vetro del bordo adotta il metodo importato del servocomando ed esegue il posizionamento accurato con il buon funzionamento. Le pietre per affilare di alta qualità sono durevoli e possono produrre le pietre per affilare pulite e belle. La distanza può essere fissata elettricamente nell'ordine di 10 - 150 millimetri.
Il vetro basso-e, anche conosciuto come il vetro basso dell'emissività, è un tipo di prodotto del film in cui la superficie del vetro è composta di metallo a più strati o di altro composto. Confrontato a vetro comune ed a vetro rivestito ceramico tradizionale, il rivestimento ha l'isolamento eccellente e trasmissione della luce.
Tipi di vetro bassi-e:
Singolo vetro basso-e d'argento
Un singolo vetro rivestito basso-e d'argento contiene solitamente soltanto uno strato funzionale (strato d'argento). Oltre ad altri metallo e strati composti, il numero totale degli strati del rivestimento raggiunge 5.
Vetro basso-e del doppi vetri
Il doppio vetro rivestito basso-e d'argento ha due strati funzionali (strato d'argento) come pure altri strati del metallo e strati composti ed il numero totale degli strati del rivestimento raggiunge nove. Tuttavia, il controllo dei processi tecnico del vetro basso-e del doppi vetri è molto più difficile. Che singolo argento.
Caratteristica principale del film basso-e che cancella macchina:
La macchina di vetro bassa-e verticale di soppressione del bordo contiene 3 sezioni: sezione di carico di vetro, cancellando sezione e sezione scaricante di vetro. La macchina bassa-e di soppressione del film ha 4 generi di direzioni differenti. Vetro basso-e online del profilo e basso-e.
La macchina bassa-e verticale di soppressione del bordo del film può cancellare il doppio o film basso-e triplo.
Parametro tecnico:
Dimensione d'elaborazione di vetro di massimo | 2500*4500mm |
Dimensione d'elaborazione di vetro minima | 400*280mm |
Spessore di vetro | 3-15mm |
Diametro della mola | 200mm |
Altezza di sollevamento | 500mm |
Bordo che cancella larghezza | 10-50mm |
Velocità della trasmissione | 29m/min |
Bordo che cancella velocità | 2-29m/min |
Larghezza della mola abrasiva | 10/12/15 di millimetro |
Spessore di vetro | 3 - 15mm |
Velocità della mola | 0~3000r/min |
Consumo dell'aria totale | 100L/ min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50Hz 15KW |
Dimensione | Dimensioni: 9700×2500×3400mm |
Peso totale | 3700KG |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Taiwan | TAIDA |
SpA | Taiwan | TAIDA |
Componente pneumatica | Taiwan | AAIRTAC |
Elettricità di pressione bassa | La Germania | SIEMENS |
Interruttore | La Germania | SIEMENS |
Commutatore del sensore | La Corea | AUTONICS |
Commutatore di approccio | La Corea | AUTONICS |
Commutatore di limite | Taiwan | TENDA |
Connettore | La Germania | SIEMENS |
Convertitore di frequenza | La Francia | SCHNEIDER |
Bottone principale | La Francia | SCHNEIDER |
Relè intermedio | Il Giappone | OMRON |
