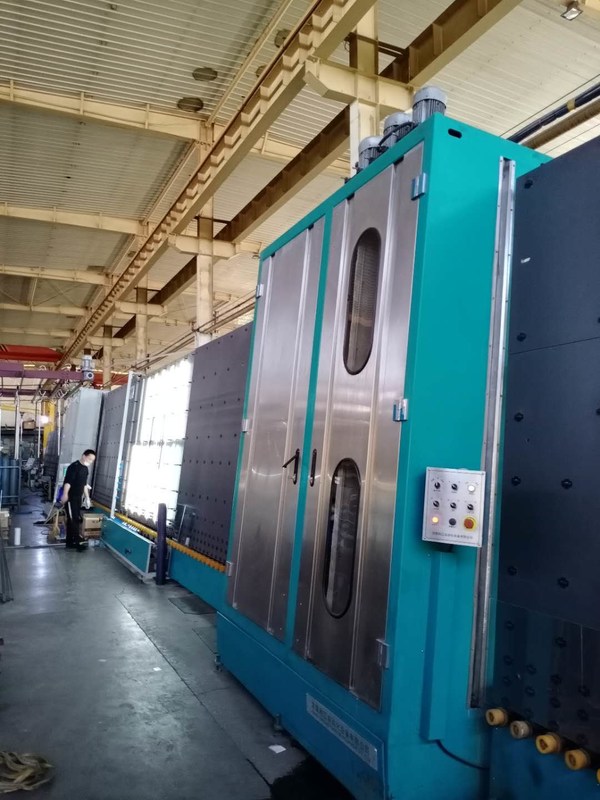

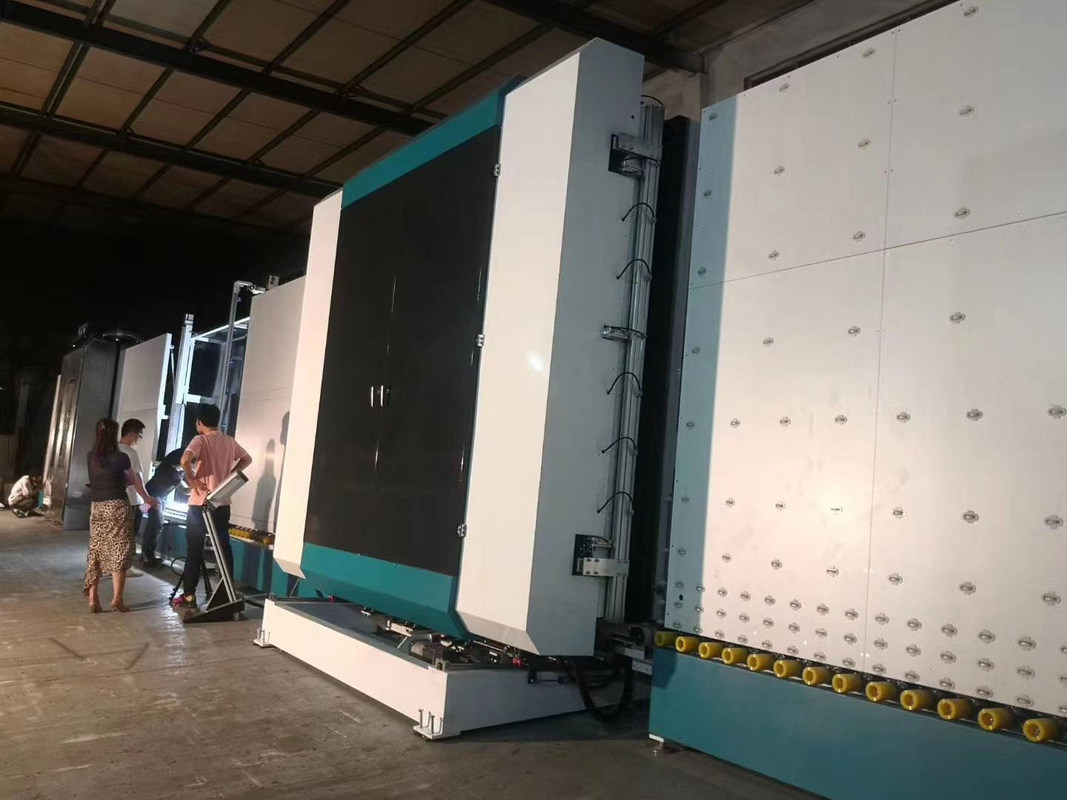

Il doppi vetri ha isolato la linea di produzione di vetro dimensioni enorme 3300 * 7000mm per vetro d'isolamento

Linea di produzione d'isolamento di vetro del doppi vetri dimensione enorme 3300*7000mm per l'elaborazione di vetro d'isolamento

Caratteristica principale della linea di trasformazione di vetro d'isolamento del doppi vetri

●Sistema di controllo tedesco dello SpA di Siemens, interfaccia del touch screen

●Identificazione automatica di vetro basso-e rivestito

●3 paia delle spazzole molli possono pulire online e vetro basso-e offline

●La lavatrice utilizza il dispositivo materiale ed impermeabile degli ss

●Presspan regolabile per tenere la superficie urgente del piatto diritto

●Modo di collegamento della spina di aviazione

●Serbatoio di acqua con il sistema di lavaggio dell'acqua e del controllo automatico della temperatura

●Sistema di riscaldamento ad aria

●Inizio del fan dell'aria e regolazione automatici di arresto

●Sistema di riduzione di rumore

●Applicabile alla fabbricazione di IG triplo e di IG a forma di

●Esposizione online di lavare velocità

●Lavoro intermittente intelligente, risparmio energetico

Opzioni della linea di vetro d'isolamento di riempimento gas enorme automatico di dimensione del doppio

1.Pre-washing

posizionamento accurato 2.Automatically per 3 o 4 punto laterale IG

il materiale da otturazione del gas 3.Automatic può fissare l'indice del gas e visualizzare l'elaborazione del riempimento online di concentrazione in gas alta

1. Che cosa è la linea di IG?

La linea tipo di IG non riempie di argon, ma riempie di gas dell'argon. Ci sono inoltre due linee speciali di IG, un'aria che fa galleggiare la linea di IG e una linea ultraveloce di IG (che pulisce insieme e che preme le due unità di IG).

La linea di IG è chiamata una linea del doppi vetri ed include una rondella di vetro, un'installazione della struttura del distanziatore e una stampa di vetro. Ci sono in genere 2000 * 2500, 2500 * 3500, 2500 * 4000, 2500 * 4500 e 3300 * 7000 linee di IG.

2. Che cosa la nostra società fa?

IL VETRO di LIJIANG è un produttore situato a Jinan, Cina dal 2012. Fabbrichiamo la prova delle macchine dappertutto con servizio di assistenza al cliente quale la linea di IG, robot della guarnizione del doppi vetri, macchina piegatubi del distanziatore, macchina di rifornimento butilica dell'essiccatore dell'espulsore.

3. Come fornire al servizio di assistenza al cliente?

Ci sono due ingegneri locali indiani in India ed i mercati intorno all'India che può servirvi a tempo.

Nel mercato sudamericano, c'è un ingegnere che fornisce il servizio.

Per altri mercati, abbiamo un gruppo degli ingegneri con 10-20 anni di esperienza, che vanno alle fabbriche dei clienti stranieri, installano le macchine, lavoratori del treno e forniamo al servizio di assistenza al cliente a tempo.

Dal virus mondiale, i nostri ingegneri si sono limitati a molti paesi nel mondo. Ecco perché offriamo i servizi dell'installazione e l'attività di formazione online con Wechat, Whatsapp e più. Una volta che il mondo si adatta meglio, i nostri ingegneri andranno controllare ancora le nostre macchine.

4. Come imballare la linea di produzione?

Un insieme della linea di IG ha bisogno normalmente di due contenitori quando spedisce al paese straniero, 2 pezzi di contenitori 40HQ.

Dettagli della linea di produzione di vetro d'isolamento automatica:

• La linea di produzione di vetro d'isolamento verticale ha 7 sezioni:

una sezione di 01 trasferimento;

lavatrice 02;

una sezione di 03 scarichi;

04 ispezione e sezione dell'installazione;

una sezione di 05 trasferimenti;

06 che premono e sezione di riempimento;

una sezione di 07 scarichi.

• una sezione di 01 trasferimento

Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline

• lavatrice 02

Caratteristica principale:

• Potete lavare il vetro basso-e con 6 spazzole molli dei capelli molli di 0.1mm

• Il nuovo coltello di aria usa un profilo di alluminio (coltello di aria di Duckville) e la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò riduce il numero delle viti di regolazione, impedisce ogni vite l'allentamento ed evita la risonanza del coltello di aria.

• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore.

• La scatola dell'operazione con l'esposizione di pulizia della velocità può visualizzare esattamente la velocità di pulizia (8-10m).

• Controllo automatico della temperatura del serbatoio di acqua, adduzione di acqua

• Sistema europeo del silenziatore

• Materiale di acciaio inossidabile

• una sezione di 03 scarichi

• Vetro di stoccaggio

• 04 ispezione e sezione dell'installazione

La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro.

• una sezione di 05 trasferimenti

• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.

• 06 che premono e sezione di riempimento

Caratteristica principale:

• il vetro lungo Ultra può essere compresso due volte vicino

• Adotta il nastro trasportatore per trasferire il vetro, utilizzano il servomotore per premere il vetro

• La placca a pressione può essere aperta per manutenzione facile

• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo

• una sezione di 07 scarichi

• Vetro di stoccaggio

• Può essere collegata alla macchina sigillare

Parametro della linea di produzione di vetro d'isolamento automatica verticale

Unità		LJBZ3370
Tensione		380V50Hz3P
Potere totale	Chilowatt	54,5
Lavare velocità	m/min	2-10
Velocità di lavoro massima	m/min	45
Dimensione di vetro minima	millimetro	450*280
Dimensione di vetro di Maxmum	millimetro	3300*7000 3000*3000 (doppia stampa)
Spessore di vetro piano	millimetro	3-30
Lavare le spazzole	Pezzi	6
Spessore massimo di vetro d'isolamento	millimetro	80
Consumo totale del gas	L/min	1500
Altezza del rotolo del trasportatore	millimetro	520
Dimensione (L*W*H)	millimetro	47200*3500*4500

Parametri elettrici

NOME	ORIGINE	MARCA
SpA	La Germania	SIEMENS
Apparecchio elettrico di bassa tensione	La Germania	SIEMENS
Convertitore di frequenza	La Germania	SIEMENS
Servomotore per il vetro di punto	Il Giappone	FUJI
Commutatore fotoelettrico	La Germania	MALATO
Micro commutatore	Taiwan	TENDA
Bottone e indicatore luminoso	La Francia	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Relè intermedio	Il Giappone	OMRON
Motore della spazzola	La Cina	QINGHUA
Pompa idraulica	La Cina	LINGXIAO
Guida	Taiwan	HIWIN
Componenti pneumatiche	Taiwan	AIRTAC

Immagini della linea di produzione di vetro d'isolamento automatica

Produzione relativa del VETRO di LIJIANG

Macchina butilica automatica con l'attrezzatura butilica dell'espulsore della colata calda del CE per l'elaborazione d'isolamento

Macchina dell'espulsore di Aotomatic Bulyl con l'alto quolity

Applicazione

Sistema di controllo dello SpA, interfaccia del touch screen

Regola automaticamente la quantità di colla secondo le velocità differenti

La larghezza della barra di alluminio può essere identificata automaticamente e l'adesivo fruga può essere ha regolato di conseguenza.

Il circuito idraulico usa le componenti tedesche per assicurare che l'adesivo sia uniforme e completo

Preriscaldamento ad alta velocità, miglioramento di efficienza del lavoro

Con il preriscaldamento della funzione

Lo scarico e le caratteristiche gonfiabili migliorano la qualità del rivestimento e riducono il tempo adesivo del rifornimento

Velocità ricoprente rapida, fino a 47m/min

Spremuta della pressione: 10-18MPa

Temperatura: 110-140 ℃

Larghezza di alluminio del distanziatore: 6A-27A

Velocità: 5-47m/min

Diametro butilico del cilindro: 200mm

Dotazione d'aria: 0.4㎡/min

Pressione pneumatica: > 0.6Mpa

Potere totale: 380V, 5.7KW, 50HZ

Dimensioni: 2800 * 700 * 900mm

Peso: 650kg

Parametri di tecnologia della macchina calda automatica dell'espulsore della colata

Pressione di compressione	10-18MPa
Temperatura	110~140℃
Spessore della colla	0.3-0.5mm
Larghezza della colla	3.5mm
Larghezza di alluminio del distanziatore	5.5-26.5mm
Velocità	0-47m/min
Diametro del cilindro butilico	200mm
Dotazione d'aria	³ /min di 0.4m
Pressione d'aria	≥0.6MPa
Potere totale	380V, 5.7KW, 50HZ
Dimensione	2800×700×900mm (L×W×H)
peso	750kg

Dettagli dell'attrezzatura della macchina di vetro d'isolamento dell'espulsore butilico automatico

Parti della Germania Siemens

La macchina butilica dell'espulsore adotta lo SpA di Siemens di marca del tedesco, la prestazione stabile.

Touch screen di KINCO

Operazione dello schermo del toubh di uso, prova semplice, chiara interfaccia, operazione semplice, touch screen astuto, programmazione aggiornata.

La Germania HA valvola

La macchina butilica ad alta velocità dell'espulsore adotta la valvola del Harvey della Germania, la prestazione più stabile.

Sistema di allarme

Adotti automaticamente il sistema di allarme, ricordante aggiungendo il butile.

Cilindro della colla

Il cilindro di gomma adottare tira sulla struttura, che è conveniente per butile cambiante.

Cilindro della Germania Maximator

Il sistema di carico eccellente adotta pneumatico famoso ed il cilindro idraulico, controlla forte la pressione dell'olio dello sbocco.

Regoli automaticamente il putput della colla secondo il cambio di velocità

La regolazione in altezza del fascio è conveniente, efficace risolvere il provlem della linea bianca

L'altro prodotto del VETRO di LIJIANG

Macchina piegatubi del distanziatore con le barre di alluminio e le barre calde

Applicazione

La macchina piegatubi del distanziatore automatico con la barra di alluminio e la barra del verme può rendere le varie strutture di alluminio poligonali convesse con una di alluminio. La macchina piegatubi del distanziatore automatico con la barra di alluminio e la barra del verme può rendere le varie strutture di alluminio poligonali convesse con una di alluminio. Le macchine piegatubi possono essere utilizzate per piegare i coni retinici di alluminio, i coni retinici di acciaio inossidabile, le barre del verme, il thermex, ecc. La macchina piegatubi inoltre include i cavi della stampa, le etichette della stampa, i luoghi di perforazione, USB, mani della macchina per sostenere le grandi strutture.

Dettagli dell'attrezzatura

• Adotti il sistema di controllo dello SpA di Siemens, interfaccia del touch screen
• Sistema del servocomando di CNC del Giappone FUJI

• Quattro unità di stoccaggio di dimensione del distanziatore
• I distanziatori di alluminio sono disponibili nelle dimensioni differenti e nelle dimensioni

• Tagliato automaticamente ed alimentare i distanziatori di alluminio
• La curvatura ha modellato continuamente le strutture del distanziatore
• Eviti automaticamente l'angolo di collegamento mentre piegano e tagliando

• Il dispositivo speciale della mano della macchina è utilizzato per piegare la grande struttura del distanziatore

• I connettori resistenti è convenienza e la sicurezza per installazione e ricerca degli errori

• Valvola magnetica di Taiwan Airtac; Sistema di controllo tedesco dello SpA di Siemens; Sistema del servocomando del Giappone Fuji.

• I pezzi di ricambio di tutta la macchina hanno codici di identificazione.

• Effetto di piegamento preciso, errore d'angolo meno di 0.1mm.

Tecnologia conducente

• Distanziatore che stampa funzione di codice (facoltativa)

• Foro automatico del materiale da otturazione del gas del trapano (facoltativo)

• Stampando funzione dell'autoadesivo dell'etichetta (facoltativa)

• La funzione d'entrata di USB, ha letto eccelle l'archivio direttamente ecc di formato (facoltativo)

• Colleghi al sistema del ERP (facoltativo)

• Può piegare il distanziatore di alluminio, Technoform, Alupro, Thermix, il distanziatore caldo (Swisspacer) ed inossidabile (facoltativo) ecc.

• Abbiamo il sistema molle speciale in grado di evitare il 120mm per ridurre lo spreco. Per esempio, se la lunghezza del rinforzo è 60mm, quando il programma calcola l'angolo retto, c'è un rinforzo. Quando cominciate piegare la struttura rettangolare, avete bisogno in primo luogo del trasporto 120mm, quindi tagliate 120mm e poi il punto sul pedale per piegare la struttura, in modo da sprecherete il 120mm.

Dati tecnici

Dimensione di Max.bending	2000mm*2000mm (2500mm*2500mm)
Dimensione di Min.bending	250mm*200mm
Larghezza di alluminio del distanziatore	5.5-27mm
Errore dimensionale	±0.5mm
Errore di angolo	±1º
Velocità di elaborazione	≤26s
Dotazione d'aria	≥0.65MPa
Potere totale	AC220/380V 50Hz 2.5KW
Dimensione	10500mm*2200mm*2600mm

Parametri elettrici

NOME	MARCA	NOME	MARCA
SpA	SIEMENS TEDESCA	Tripletto	Taiwan AIRTAC
Apparecchiatura elettrica di bassa tensione	SIEMENS TEDESCA	Cilindro	Taiwan AIRTAC
Servomotore	IL GIAPPONE FUJI	Elettrovalvola a solenoide	Taiwan AIRTAC
Servo driver	IL GIAPPONE FUJI	Potere del commutatore	Taiwan TENDE
Relè	IL GIAPPONE OMRON	TOUCH SCREEN	Taiwan WEINVIEW
Sensore	LA COREA AUTONICS	GUIDA	Taiwan TBI

Lavaggio verticale di vetro piano dell'industria automobilistica e macchina di pulizia

1. Panoramica del lavaggio di vetro verticale automatico e dell'asciugatrice
Le rondelle di vetro piano di industria automobilistica sono usate affinchè la pulizia del vetro elaborino il doppi vetri. La rondella verticale automatica e la rondella possono eseguire le seguenti funzioni: prepulizia, pulire ed essiccamento del vetro piano e basso-e. Nella produzione. Le rondelle di vetro presentano i vantaggi di piccola orma, di alta efficienza, del rendimento elevato e della manutenzione conveniente.

2.Advantage della macchina washiing di vetro• Potete lavare il vetro basso-e con 3 paia delle spazzole molli dei capelli molli di 0.1mm
• Prepulizia (facoltativa)
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore.
• Il nuovo coltello di aria usa un profilo di alluminio (coltello di aria di Duckville) e la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò riduce il numero delle viti di regolazione, impedisce ogni vite l'allentamento ed evita la risonanza del coltello di aria.
• Sistema europeo del silenziatore
• La scatola dell'operazione con l'esposizione di pulizia della velocità può visualizzare esattamente la velocità di pulizia (8-10m). • Controllo automatico della temperatura del serbatoio di acqua, adduzione di acqua
• Materiale di acciaio inossidabile
3. caratteristiche principali della lavatrice di vetro verticale

• La macchina di pulizia verticale automatica adotta il sistema di controllo di Siemens, che può regolare liberamente la velocità di pulizia della macchina di pulizia.

•

• La lavatrice automatica verticale può lavare online ed il vetro basso-e offline, riconosce automaticamente il film basso-e
•
• Lavatrice automatica verticale facendo uso di 6 pezzi di spazzole molli

•

• La sezione di prepulizia adotta il regolamento stepless della velocità di conversione di frequenza ed il vetro può funzionare uniformemente alla giusta velocità.
• Il controllo automatico della temperatura del serbatoio di acqua, la pulizia del sistema di riempimento di acqua ed i serbatoi di acqua sono fatti dei materiali inossidabili e resistenti alla corrosione ed i rulli di trasferimento sono rulli di gomma resistenti dell'alcali e dell'acido, che sono automaticamente regolato secondo lo spessore di vetro.

• 304 materiali di acciaio inossidabile
• Lavatrice verticale automatica facendo uso dei metodi di lavoro economizzatori d'energia intermittenti intelligenti
• Lavatrice verticale automatica adottare il sistema europeo del silenziatore
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La lavatrice verticale automatica adotta il fan variabile di frequenza, effetto di pulizia di ottimo rendimento e buon
• Tipo gerarchico sistema di lavaggio

4. Parametri di tecnologia di pulizia del vetro verticale e dell'asciugatrice

Alimentazione elettrica	Tensione (V)	380
	Frequenza (hertz)	50
Alimentazione di rete	chilowatt	≈35
Lavare velocità	m/min	1~7
Alta velocità massima	m/min	10
Dimensione di vetro minima	millimetro	450×280
Dimensione di vetro massima	millimetro	2500×4000
Spessore di vetro	millimetro	3~15
Altezza del rullo	millimetro	500±20
Peso totale	chilogrammo	≈3500

5. Dettaglio della lavatrice di AutomaticGlass

Introduzione del VETRO di LIJIANG

Una linea automatica macchina utensile di vetro di 2230 IG del doppi vetri

APPLICAZIONE

La linea di trasformazione di vetro del doppi vetri (con il materiale da otturazione del gas) consiste di quattro sezioni, sezione di trasferimento, sezione di lavaggio, sezione di ispezione e sezioni di pressatura (completamente 7 parti). Usa la tecnologia avanzata per rendere di alta qualità e la varietà DGU automaticamente, quali doppio vetro, vetro triplo, vetro basso-e, vetro a forma di e vetro fatto un passo. Che is più, una nuova linea di IG che può riempire due pezzi di doppio vetro allo stesso tempo.

Modello	Dimensione minima	Dimensione massima	Vetro basso-e	Vetro di punto	Vetro triplo	Rifornimento di carburante (G)
LJBZ1825	300*500	1800*2500	√	√	√	√
LJBZ2025	300*500	2000*2500	√	√	√	√
LJBZ2230	300*500	2200*3000	√	√	√	√
LJBZ2530	300*500	2500*3500	√	√	√	√

Il vetro basso-e/vetro di vetro/triplo di punto/funzioni a forma di di vetro/rifornimento di carburante è facoltativo. E la dimensione della linea di LJBZ2535G IG con rifornimento di carburante può riempire il gas nel vetro massimo di 2500*3200mm, non 2500*3500mm.

Dati di parametro

1. Nome di produzione: Linea di trasformazione di vetro d'isolamento con il pannello ed il rifornimento di carburante della stampa

2. Modello: LJBZ2535G

3. Posto di origine: JINAN, CINA

4. Spessore di vetro: 3 - 15mm

5. Spessore di vetro d'isolamento: 60mm

6. Velocità lavante di vetro: 2 - 10m/min

7. Velocità di vetro del trasportatore: 48m/min

8. Lavare le spazzole: 3 paia delle spazzole molli

9. Materiali della lavatrice: Acciaio inossidabile

10. Funzione: Facendo il vetro di DGU/Step modelli il gas di riempimento di vetro triplo di vetro dell'argon

11. Dimensione di vetro massima: 2500*3500mm

12. Dimensione di vetro massima per rifornimento di carburante: 2500*3200mm

13. Garanzia: 12 mesi

14. Colore: Blu (bianco luminoso), molti colori possono essere customerized

15. Lunghezza: 23.5m

16. Direzione: Destra a sinistra

17. Vetro a forma di: Un lato deve essere diritto

18. Dimensione di vetro minima: 450*280mm

19. Altezza (rulli da frantumare): 520mm

20. Vetro di punto: Il piccolo vetro è interno o esterno

CARATTERISTICHE PRINCIPALI

• Il sistema di controllo di OMRON e di SIEMENS, tiene la prestazione stabile
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sistema del servocomando, funzione modulare, funzione di sovrapposizione
• Due pezzi di IGU possono essere fatti e riempiti di gas dell'argon in una volta (facoltativa)
• Le dimensioni di vetro minime & massime possono essere facoltative
• Automatico individui il vetro basso-e

• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo spessore di vetro
• Tipo gerarchico sistema di lavaggio con il singolo coltello di aria
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore & materiale di acciaio inossidabile
• IGU lungo Ultra può essere compresso la seconda volta dentro
• La macchina adotta la servo compressione di coppia di torsione
• La pressapellicola con piano regolabile e nessuna deformazione, può garantire la tavola duratura e di alta precisione
• Fornito di un meccanismo anteriore precisamente regolabile della lastra
• Il sistema può diagnosticare le informazioni di errore
• La placca a pressione può essere aperta alla larghezza di 400mm per manutenzione facile
• Applicabile per produrre ha fatto un passo IG, IG triplo e IG a forma di
• Gas automaticamente di riempimento dell'argon all'interno della piastrina con gli alti, vetri di compressione sincroni, massimizzare il tasso di conservazione del gas
• Quando riempire ha modellato IG, la facciata frontale gonfiabile della dimensione rettangolare ha richiesto 450mm (lunghezza), 280mm (livello)
• Il rifornimento di carburante standard è gas dell'argon
•
