Dettagli:
|
Brand name: | Insulating Glass Production Line with gas filling | Marca: | VETRO DI LIJIANG |
---|---|---|---|
Dimensione di vetro massima: | 2500 mm*3500 mm/commission | Spessore di vetro: | 3-30 millimetri |
Spessore di IG: | 60 millimetri | Materiale: | Acciaio inossidabile |
Indice del gas: | > 95% | Garanzia: | 1 anno |
Evidenziare: | Linea di produzione di vetro d'isolamento verticale,Linea di produzione di vetro d'isolamento del gas dell'argon,Linea di vetro d'isolamento verticale |

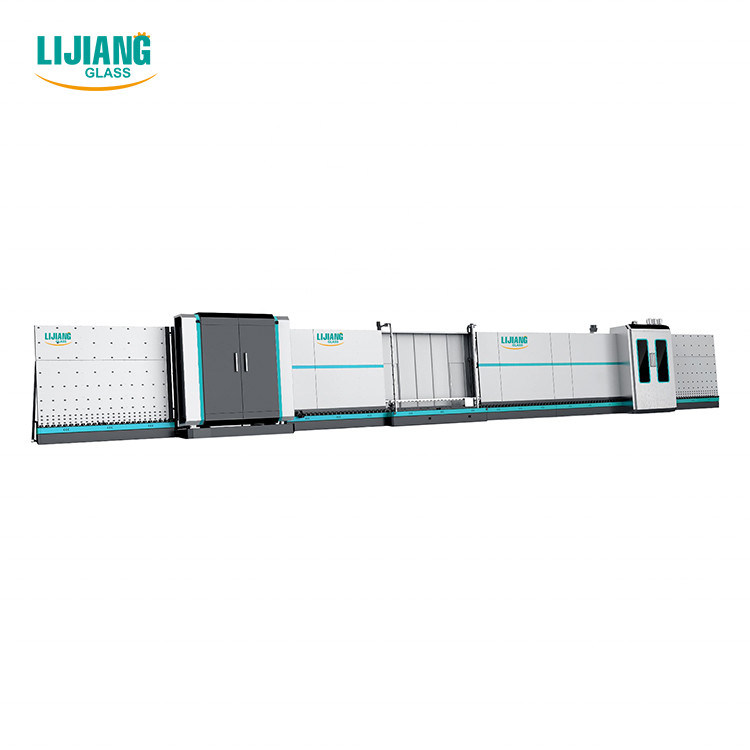

Linea di produzione di vetro d'isolamento verticale automatica con il materiale da otturazione del gas dell'argon
Introduzione della linea di trasformazione di vetro d'isolamento verticale con il materiale da otturazione del gas
Facendo uso di tecnologia digalleggiamento per trasferire vetro per impedire il vetro la contaminazione dalle ruote e lasciando le tracce per migliorare l'alta qualità della produzione di IG. La linea ha sette sezioni:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
Dettagli della linea di produzione di vetro d'isolamento verticale con il materiale da otturazione del gas:
una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
lavatrice 02
• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
una sezione di 03 scarichi
• Vetro di stoccaggio
04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
06 che premono e sezione di riempimento
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: ³ /min di 1m |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Funzioni facoltative della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
• Vetro di punto con i bordi facoltativi (L: 100mm W: 50mm)
• Vetro a forma di
• Pre lavatrice
Altre dimensioni della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
Parametri | Unità | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Alimentazione elettrica | 380V 50Hz 3P | |||
Potere totale | Chilowatt | 41 | 44,5 | 51,5 |
Lavare velocità | m/min | 2~10 | ||
Velocità di lavoro massima | m/min | 45 | ||
Dimensione di vetro minima | millimetro | 450*280 | ||
Dimensione di vetro massima | millimetro | 2000*2500 2000x3000 (ha premuto due volte vicino) |
2500*3200 2500*3500 (ha premuto due volte vicino) 2500x4500 (urgente due volte vicino, aggiunga i polloni) |
|
Spessore di vetro piano | millimetro | 3~15 (3-30) | ||
Lavare le spazzole | Pezzi | 6 | ||
Spessore massimo di vetro d'isolamento | millimetro | 60 | ||
Consumo totale del gas | L/min | 1200 | ||
Altezza del rotolo del trasportatore | millimetro | 520 | ||
Dimensione | L*W*H (millimetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Prodotti relativi del VETRO di LIJIANG
Sigillanti di vetro d'isolamento verticali automatici che sigillano la macchina del robot
Funzione e caratteristica
la macchina 1.The è adatta ad impresa d'elaborazione profonda di vetro, alta automazione, riduce l'intensità di lavoro, conserva la manodopera, migliorare l'efficienza di produzione
2. intera macchina adottare l'interfaccia uomo macchina del touch screen, con la funzione di memoria.
il sigillante del rivestimento 3.After, il bordo di vetro e l'angolo è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo
4. Facendo uso di due insiemi dell'impianto di alimentazione indipendente del sigillante (miscelatore compreso), due generi di sigillanti commutano facilmente velocemente, nell'operazione del un-bottone (modello II)
la larghezza 5.The della macchina è 1.5m, piccola superficie coperta, risparmia lo spazio
6. La terza sezione può depositare il vetro per migliorare l'efficienza efficacemente
7.The che la più piccola dimensione di vetro d'isolamento può essere elaborata è 400*300mm
anti dispositivo di didascalia 8.Equipped nel miscelatore
9. Il sistema del servocomando adotta la marca di fama mondiale (Giappone YASKAWA), la prestazione è stabile
10. trasmissione dell'asse per fare il vetro che è trasferito uniformemente con il posizionamento accurato.
11. il tipo cinghia di trasmissione dello speciale V per evitare il sigillante che attacca sulla cinghia, assicura il bordo di vetro pulito, il tipo blocco di V è variabile.
12. I pezzi di ricambio sono prodotti con l'alta normalizzazione e l'alta precisione, assicura che la macchina possa essere utilizzata con la stabilità a lungo termine
13.Suitable per la verniciatura tripla.
la ruota 14.Conveying sul piano di sostegno adotta la ruota incastonata, per assicurarsi il vetro è trasportata uniformemente
Specificazione del robot di vetro d'isolamento verticale di sigillamento
Modello | LJTJ2540D |
Potere di tensione | 380V 13KW |
Pressione d'aria | 0.5~0.7Mpa |
Pressione d'espulsione | 32Mpa |
Dimensione di Max.Glass | 2500*4000mm |
Dimensione di Min.Glass | 400*300mm |
Spessore di vetro | 12~56mm |
Velocità di lavoro | 5~40m/min |
Dimensione globale | 11000*1500*4500mm |
2,2 rumore della macchina
Livello di pressione sonora di classificazione A | |
Stato di attesa | Stato di lavoro |
db 50 | db 85 |
Caratteristiche principali:
• Controllo di sistema del servo del Giappone Yaskawa, macchina piena di alto-efficienza ed automatica di sigillamento
• 4 sezioni, vetro di immagazzinamento nella latta
• Cinghia di sincronizzazione Adopt, trasferimento regolare e posizione accurata
• Automaticamente angoli di vetro di riparazione con la ruspa spianatrice ed il rullo
• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)
• Ogni automatico-funzione è con l'operazione manuale
• Può ricoprire il doppio vetro
• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)
• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)
• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone
• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto
• Può essere collegato con la linea di trasformazione di vetro isolare
• Con la funzione di esame di codice (facoltativa)
Dati tecnici
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro minima | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
CPU | Il Giappone | YASKAWA |
Componente di bassa tensione | La Germania | SIEMENS |
Binario di guida | Taiwan | HIWIN |
Alimentazione elettrica di commutazione | Taiwan | Mw |
Commutatore del sensore | La Corea | AUTONICS |
Componente pneumatica | Il Giappone | SMC |
Touch screen | La Cina | GAOSHAN |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
