Dettagli:
|
Nome di produzione: | Macchina di sollevamento di vetro | Peso del vetro: | 400 kg / 600 kg / 800 kg |
---|---|---|---|
Ventose di vetro: | 4/6/8 o più | Marca: | Vetro Lijiang |
Garanzia: | 1 anno | Tensione: | 220 V |
Evidenziare: | Scarico della macchina di vetro del sollevatore di vuoto,macchina di vetro del sollevatore di vuoto 300kg,Macchina di vetro di carico del sollevatore di vuoto |

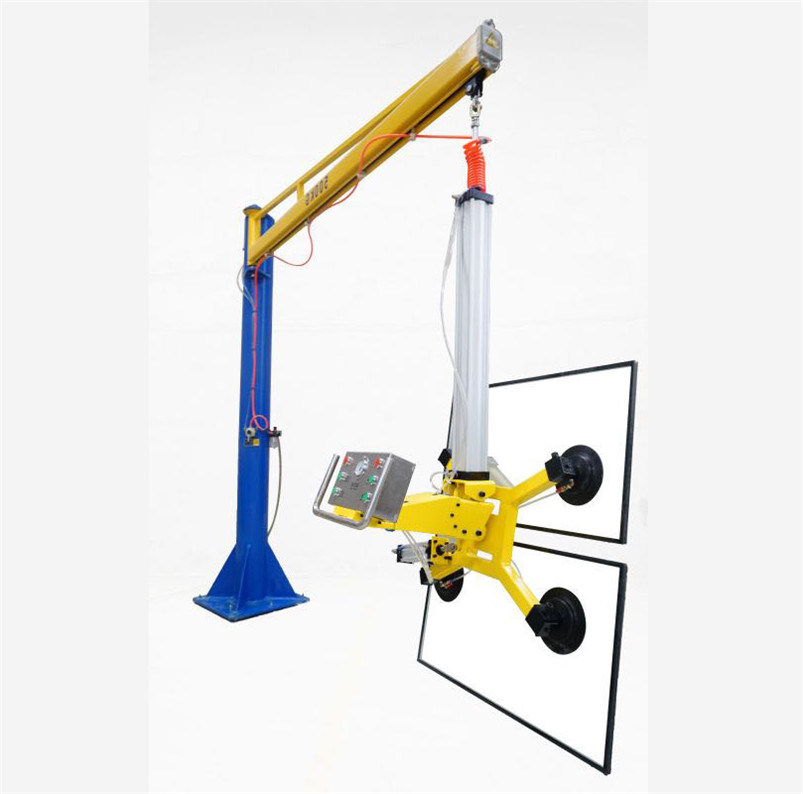

Macchina di vetro del sollevatore di vuoto pneumatico con quattro metri di braccio e quattro metri di lunghezza
1. descrizione di funzione dei dispositivi di sollevamento di vetro
Parametri della macchina di vetro del sollevatore:
Configurazione di parametro |
Configurazione di parametro | Configurazione di parametro | Configurazione di parametro |
carico chilogrammo | 400KG | 600KG | 800KG |
Modello | DP-X4P | DP-X6P | DP-X8P |
Peso morto chilogrammo | 70KG | 90KG | 100KG |
Dimensione minima
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
Dimensione massima
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
Dimensione millimetro della tazza di aspirazione | (la dimensione standard unificata della tazza di aspirazione, ogni attrezzatura può essere usata generalmente) | ||
Singola tazza di aspirazione che sopporta il chilogrammo |
100kg (il carico reale della prova può raggiungere più di 180kg) |
||
Funzione di rotazione | una rotazione manuale di 360 ° (dispositivo economico, sicuro speciale ed affidabile, facile da operare) | ||
ricerca inversa | giro del manuale di 90 ° (progettazione umanizzata, bilancia automatica, veloce ed economico) | ||
CC di tensione | DC12V (costruito nella durata di vita della batteria extra-lunga 2) | ||
Resistenza | Può essere usato per i 3-5 giorni per una tassa e due batterie possono essere utilizzate alternatamente | ||
Barra di estensione millimetro | 500mm (la singola lunghezza laterale, la specificazione di vetro speciale può essere personalizzata) | ||
Sistema di controllo | Aspirazione e scarico telecomandati metallici | ||
Personalizzabile | Nota: può essere personalizzata secondo i vostri requisiti, dimensione del pezzo in lavorazione e peso trattati specifici. | ||
Norma di peso |
÷ di vetro di vetro convenzionale 1000 000 di densità 2,5 del × di spessore del × di larghezza del × di lunghezza = del peso = peso di vetro 3660×2440×19×2.5÷1000 000=424KG |
||
fattore di sicurezza
|
Secondo le norme di sicurezza europee del CE per le gru e il uvv tedesco 18 di regolamenti di prevenzione degli infortuni e VBG 9a, il migliore fattore di sicurezza dell'imbracatura di vuoto è 2,0, un fattore di z di 2,0, il carico è 1570n |
Parte elettrica:
(1) un cambiamento di tensione di vuoto e un'unità dell'allarme del cicalino sono collegati al sollevatore di vuoto. Se il carico sulla macchina di vuoto più non raggiunge la pressione stabilita o un guasto elettrico accade, l'unità dell'allarme attiva l'avvertimento porpora da debole a debole ed ai suoni del cicalino. , Inviti l'operatore a occuparsi di questo in tempo utile.
●Parte di vuoto:
(1) il sollevatore di aspirazione utilizza un pulsometro rotatorio senza olio tedesco della pala con una capacità di pompaggio di 8 m3/h, di un diploma massiccio di vuoto più di 85%, di un economizzatore d'energia, di compatto e di leggero, di senza manutenzione, ecc.;
(2) l'intero insieme di attrezzatura è fornito di 6 tazze di aspirazione di vuoto, l'adsorbimento multipunto, per assicurare che il piatto possa tenere un'eccessiva quantità oltre alla inclinazione per la durata del metodo di trattamento
(3) il tessuto della tazza di aspirazione è gomma di nitrile del diametro di 360mm, olio (benzene), durevole, acido ed alcali resistenti e può adsorbire con successo con FRP per raggiungere l'altezza adeguata della tazza di aspirazione. Pressione enorme teorica di aspirazione = bello posto (prodotto fisico * coefficiente) * allungamento calcolato (0,6 barre); (0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610.416, che è di circa 610,4 chilogrammi. Secondo il fattore di sicurezza in quattro istanze, la forza ammissibile autentica di aspirazione della tazza di aspirazione è 610,4/4 = 152,6 chilogrammi. L'energia totale di aspirazione di 6 tazze di aspirazione è 600kg. Nota: La pressione di aspirazione di vuoto arresa la tavola qui sopra è grado sotto calcolato di vuoto di 60%. Nelle condizioni di lavoro di ogni giorno, il diploma di vuoto dell'aggeggio può raggiungere più di 85%
(4) il sensore di sforzo di vuoto è fatto dalla marca giapponese Panasonic ed il livello di sforzo dell'allarme è fissato al vuoto di 60%;
(5) ogni tazza di aspirazione è fornita di valvola a sfera pilota per controllare l'apertura e la chiusura, assicurandosi che gli stessi strumenti possano essere utilizzati su una gamma di specifiche del pannello;
(6) le componenti superiori e più basse della barra di aspirazione sono orientate verso l'alto con una molla. Ora, se il piatto non è piano, la molla fungerà da amplificatore per caricare uniformemente il pollone per assicurare la sicurezza e l'affidabilità del pollone.
●In generale:
(1) secondo il formato dell'aggeggio di vuoto dell'en 13155 di BACCANO dell'Unione Europea per la costruzione esteriore delle pareti divisorie.
(2) trattamento orizzontale, lanciare azionato elettricamente e trattamento verticale.
(3) la progettazione flessibile, può essere usata per fare fronte alle dimensioni uniche di FRP.
