Dettagli:
|
| Brand name: | Insulating Glass Production Line | Marca: | Vetro Lijiang |
|---|---|---|---|
| Dimensione massima del vetro: | 2500 mm*3500 mm/commissione | Spessore di vetro: | 3-30 mm |
| Spessore IG: | 60 millimetri | Materiale: | Acciaio inossidabile |
| Indice del gas: | > 95% | Garanzia: | 1 anno |
| Evidenziare: | Attrezzatura di vetro d'isolamento automatica,attrezzatura di vetro d'isolamento verticale,Attrezzatura di elaborazione di vetro di riempimento del gas |
||

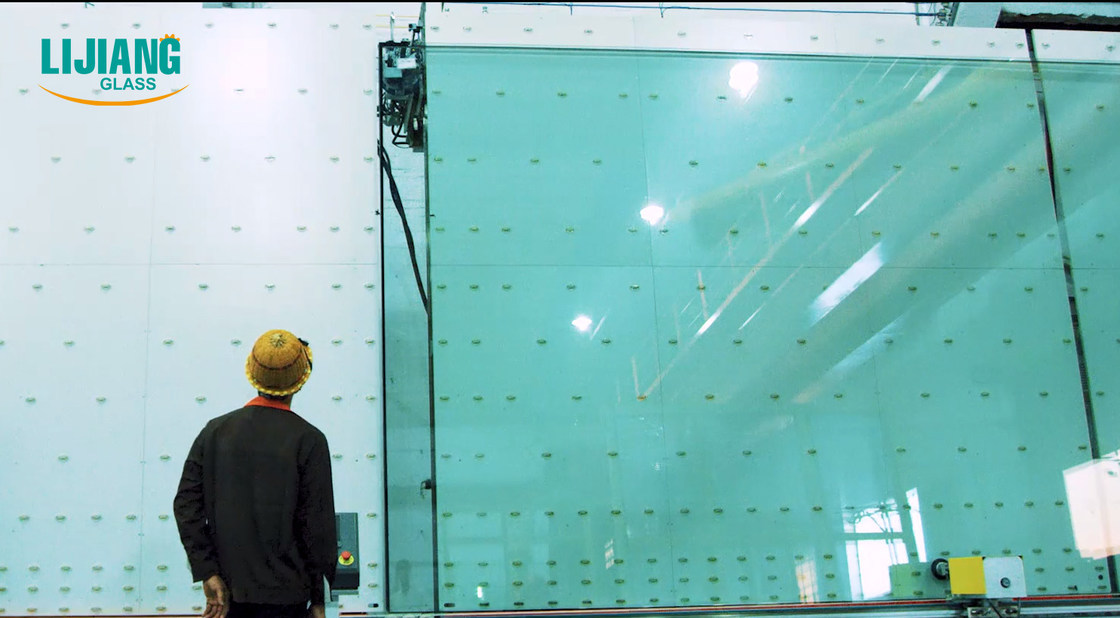

Linea di produzione di vetro d'isolamento verticale automatica con la funzione di riempimento del gas
PRESTAZIONE
•Sistema di controllo dello SpA della Germania Siemens, interfaccia del touch screen
•Identificazione automatica di vetro rivestito e basso-e
•3 paia delle spazzole molli possono lavare online e vetro basso-e offline
•La lavatrice adotta il dispositivo materiale ed impermeabile degli ss
•Carro armato di acqua con il sistema di lavaggio dell'acqua e del controllo automatico della temperatura
•Sistema di riscaldamento ad aria
•Inizio del fan dell'aria e regolazione automatici di arresto
•Sistema di riduzione di rumore
•Esposizione online di lavare velocità
•Lavoro intermittente intelligente, energia di risparmio
•Bordo premente regolabile per tenere il piatto premere superficie diritto
•Sistema di posizionamento rotatorio esterno automatico di vetro
•Modo di collegamento di spina di aviazione
•Applicabile per produrre IG triplo e IG a forma di
Opzioni
• Prelavaggio
• Posizionamento automaticamente accurato per 3 o 4 punto laterale IG
• Il materiale da otturazione automatico del gas può fissare l'indice del gas e visualizzare il processo di riempimento online di concentrazione in gas alta
PARAMETRO
| Unità | LJBZ2025 | LJBZ2025G | LJBZ2535 | LJBZ2535G | LJBZ2535DG | LJBZ2535GS | |
| Alimentazione elettrica | 380V50Hz | ||||||
| Potere totale | Chilowatt | 39,5 | 36 | 41 | 39,5 | 44 | 40 |
| Lavare velocità | m/min | 2~10 | |||||
| Velocità di lavoro massima | m/min | 45 | |||||
| Dimensione di vetro minima | millimetro | 450*280 | |||||
| Dimensione di vetro massima | millimetro |
2000*2500 2000x3000 (Urgente due volte vicino) |
2500*3200 2500*3500 (ha premuto due volte vicino) 2500x4500 (urgente due volte vicino, aggiunga i polloni) |
2500*3500 2500x4000 (ha premuto due volte vicino) |
|||
| Spessore di vetro piano | millimetro | 3~15 (3-30option) | |||||
| Lavare le spazzole | Pezzi | 6 | |||||
| Spessore massimo di vetro d'isolamento | millimetro | 60 | |||||
| Consumo totale del gas | L/min | 1200 | |||||
| Altezza del rotolo del trasportatore | millimetro | 520 | |||||
| Dimensione |
L*W*H (millimetro) |
19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 | 23800*3200*3700 | ||
Facendo uso di tecnologia digalleggiamento per trasferire vetro per impedire il vetro la contaminazione dalle ruote e lasciando le tracce per migliorare l'alta qualità della produzione di IG. La linea ha sette sezioni:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
Dettagli della linea di produzione di vetro d'isolamento verticale con il materiale da otturazione del gas:
una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
lavatrice 02
• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
una sezione di 03 scarichi
• Vetro di stoccaggio
04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
06 che premono e sezione di riempimento
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
| Dimensione di vetro massima | 2500mm*3500mm |
| Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
| Dimensione di vetro minima | 280mm*450mm |
| Spessore di vetro | 3-15mm |
| Spessore di vetro d'isolamento | 60mm |
| Velocità lavante di vetro | 2-10m/min |
| Velocità di vetro del trasportatore | 45m/min |
| Lavare le spazzole | 3 paia delle spazzole molli |
| Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
| Dotazione d'aria | Flusso: ³ /min di 1m |
| Pressione d'aria | ≥0.8MPa |
| Potere totale | 3P 380V 50HZ |
| Dimensione | 23500*3500*3700mm |
| Peso | 6500kg |
Funzioni facoltative della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
• Vetro di punto con i bordi facoltativi (L: 100mm W: 50mm)
• Vetro a forma di
• Pre lavatrice
Altre dimensioni della linea di trasformazione di vetro digalleggiamento d'isolamento verticale con il materiale da otturazione del gas:
| Parametri | Unità | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
| Alimentazione elettrica | 380V 50Hz 3P | |||
| Potere totale | Chilowatt | 41 | 44,5 | 51,5 |
| Lavare velocità | m/min | 2~10 | ||
| Velocità di lavoro massima | m/min | 45 | ||
| Dimensione di vetro minima | millimetro | 450*280 | ||
| Dimensione di vetro massima | millimetro | 2000*2500 2000x3000 (ha premuto due volte vicino) |
2500*3200 2500*3500 (ha premuto due volte vicino) 2500x4500 (urgente due volte vicino, aggiunga i polloni) |
|
| Spessore di vetro piano | millimetro | 3~15 (3-30) | ||
| Lavare le spazzole | Pezzi | 6 | ||
| Spessore massimo di vetro d'isolamento | millimetro | 60 | ||
| Consumo totale del gas | L/min | 1200 | ||
| Altezza del rotolo del trasportatore | millimetro | 520 | ||
| Dimensione | L*W*H (millimetro) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
