Dettagli:
|
| Certificazione: | CE | Nome: | Macchina utensile di vetro d'isolamento di dimensione enorme automatica |
|---|---|---|---|
| Tensione: | 380V 50Hz 3P | Circostanza: | NUOVA macchina |
| Garanzia: | 1 anno | Dimensione di vetro minima: | 280*400 |
| Spessore IG: | 60mm | Dimensione di vetro massima: | 2500*3500 |
| Spazzole di lavaggio: | 6 pezzi | Spessore di vetro piano: | 3-15 mm |
| Evidenziare: | Linea di produzione enorme del doppi vetri di dimensione,Attrezzatura di vetro d'isolamento di dimensione enorme,linea di produzione del doppi vetri di 60mm |
||

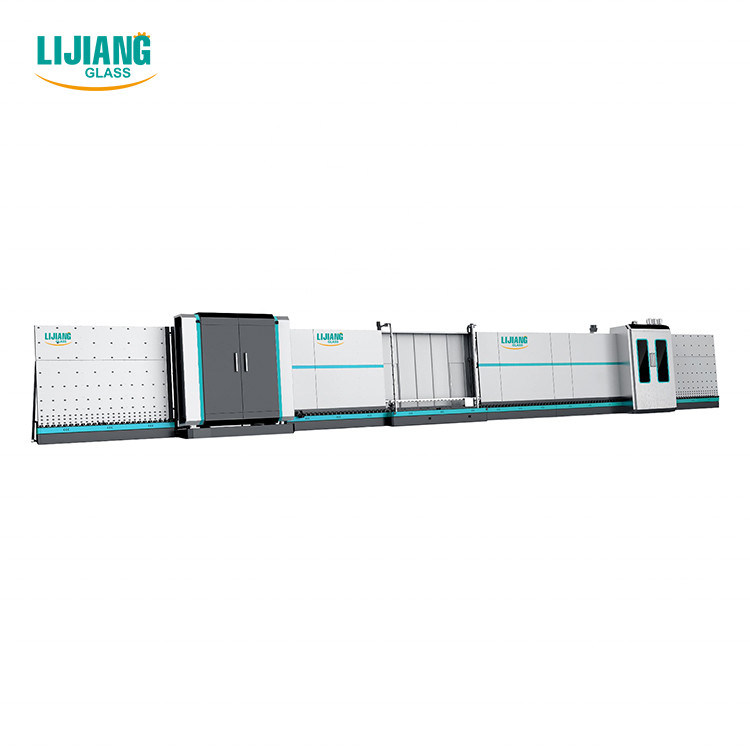

Linea di produzione di vetro d'isolamento del doppi vetri enorme di dimensione per la finestra e le porte
Caratteristica principale di doppia linea di produzione di vetro d'isolamento di dimensione enorme con il materiale da otturazione automatico del gas
1, parte di caricamento
Per evitare il vetro basso-e mettono il lato inverso e lasciare i segni o il graffio della ruota rivestimento che basso-e usiamo l'ispezione ricoprente - film del metallo conduttivo (l'altra società usano la rilevazione fotoelettrica, dura riconoscere per più alta emulsione trasparente)
(Colonna del nylon e del poliuretano + del metallo
2, lavare e parte di secchezza
* tre spazzole molli di paia possono lavare il vetro basso-e ed il vetro normale, il diametro è meno di 0.1mm.
* i materiali sono acciaio inossidabile.
* il coltello del vento è progettazione del galleggiante, tiene sempre la destra e la distanza adatta 3mm fra la superficie ed il coltello di vetro del vento (stessa come la struttura di LISEC (nota: 3mm sono la migliore distanza di secchezza)
C'è un dispositivo unito universale. Quando lo spessore di vetro è stato cambiato, il coltello di aria può muoversi in avanti ed indietro regolare la distanza, di modo che la distanza relativa fra il coltello del vento ed il vetro è costante, in modo da evitare il danneggiamento del film di vetro dovuto il cambiamento dello spessore di vetro.
* la compressione-ruota laterale anteriore e posteriore è tutto l'attivamente di muoversi e trasportare. Non c'è nessun mater la dimensione di vetro grandi piccolo/spesso/sottile (8mm), interamente garantisce il passaggio di vetro da parte a parte uniformemente. (Stessi come LISEC)
3, individuando parte
4, parte dell'Assemblea
La struttura di sollevamento del fascio incorporato (doppi fasci) conveniente per individua e pulisce il vetro
5, materiale da otturazione del gas e parte di pressatura
1, 测厚 di misura di spessore: il cilindro guida il righello elettronico per misurare lo spessore di vetro e la larghezza di alluminio della struttura, per fornire i parametri per inflazione e la servo pressatura
2, muoversi sincrono del fascio della cinghia: il fascio sincrono della cinghia si muoverà secondo lo spessore di vetro e la larghezza di alluminio della struttura per assicurarsi che il foro di inflazione sia stato fra la prima e seconda struttura di alluminio di vetro per gonfiare la lacuna (il valore viene dall'asta di spinta di CC e dal righello elettronico)
3, hanno introdotto la concentrazione in gas dell'argon nel touch screen secondo il cliente richiesto
4, funzione dell'esposizione: il touch screen visualizzerà l'elaborazione di riempimento dell'intero gas dell'argon, voi conoscerà molto chiaro quanto già gas dell'argon ha archivato dentro
La E, INTOSSICA il materiale da otturazione dal fondo
(Vecchio tipo)
La parte premente era disaccordo in 4 parti (per 800mm), quando il passaggio di piccola dimensione di vetro (meno di 800mm) attraverso la sezione del materiale da otturazione del gas e di pressatura, soltanto una parte di lavoro.
Se più di 800mm solo meno di 1600mm, due parti funzionano, non non hanno bisogno di intero lavoro di riempimento della sezione del gas e della stampa. può conservare il vetro dell'argon.
La F, modo laterale della guarnizione sta seguendo la sigillatura (nuovo tipo)
(il lato della macchina fa un sensore dell'ossigeno individuare con 7-8 i punti.
Parti prementi regolabili di G
1, là ha sforzo dopo la saldatura nel telaio premente, problemi così fuori forma è inevitabile dopo avere usando un certo tempo (macchina non può premere correttamente, neppure e strettamente DGU)
Per questa edizione inevitabile irregolare, qui è la nostra soluzione
2, pressatura della madrevite
Trasportatori supporto aerei di H (funzione facoltativa)
Garantisca l'interno di DGU pulito senza segni delle ruote
Dopo avere lavato e prima la pressatura sono tutti supporto aerei
Componenti di elettricità di I
Stiamo usando il yaskava della Germania simens/Giappone
Elenco componenti principale
| Componenti | Marca | Osservazione |
| Servomotore | La Germania Simens | Per vetro fatto un passo |
| Servo driver | La Germania Simens | Per vetro fatto un passo |
| Servomotore | La Germania Simens | Per il trasferimento |
| Servomotore | La Germania Simens | Per la stampa |
| SpA | La Germania Simens | |
| Componente di bassa tensione | La Germania Simens | |
| Convertitore di frequenza | La Germania Simens | |
| Alimentazione elettrica di commutazione | Taiwan Mw | |
| Commutatore optoelettronico | La Corea Autonics | |
| Componente pneumatica | Taiwan Airtac | |
| Componente pneumatica | Taiwan Airtac | |
| Touch screen | Taiwan Wenview | |
| Commutatore di viaggio | Taiwan (TENDA) | |
| Relè | Il Giappone Omron | |
| Bottone e indicatore luminoso | Schneider francese |
Dati tecnici
|
Dimensione di 2000*2500 Max.glass
|
Vetro normale |
2000*2500mm (二次压合 di 2000*3000mm)
|
| Vetro con il gas dell'argon | 2000*2500mm | |
| Dimensione di vetro massima 2500*3500 | Vetro normale | 2500*3500mm (二次压合 di 2000*4000mm) |
| Vetro con il gas dell'argon | 2500*3200mm | |
| Dimensione di Min.glass | 280*450mm | |
| Spessore di vetro | 3-15mm | |
| Spessore di vetro d'isolamento | 50mm (speciale fatto per l'avviso speciale di bisogno di 60mm) | |
| Velocità lavante di vetro | Inverno 6-7m/min di estate 8-10m/min | |
| Velocità di vetro del trasportatore: | 45m/min | |
| Lavare le spazzole | 3 paia | |
| Rifornimento idrico: | Consumo di acqua: conducibilità 0.5t/h: ≤50μs/cm6-7 | |
| Dotazione d'aria | Flusso: 0.8m/min | |
| Pressione d'aria | ≥0.8MPa | |
| Potere totale | 3P 380V 50HZ 34KW | |
| Dimensione | 23500 *3500*3700mm | |
Macchina piegatubi del distanziatore di alluminio
la l struttura del distanziatore di 1*1m era curvatura w 20s.
L'errore dell'angolo della struttura del distanziatore è all'interno di withib 10 um, 1mm=100 um
Errore di dimensione 1mm
A forma di
Posso piegare il distanziatore di alluminio /technoform /Alupro /thermix/
la l distanziatore si collega automaticamente e taglio.
la l macchina si ferma automaticamente quando l'uso del distanziatore su.
l piegamento continuo di sostegno, per evitare automaticamente il collegamento del distanziatore mentre piegando e tagliando
la l collega automaticamente il distanziatore - connettore
l funzione telecomandata
l la funzione d'entrata di USB, può leggere per eccellere direttamente i dati
la l pezzi di ricambio di tutta la macchina ha codice di identificazione, conveniente per servizio di dopo-vendita
l connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
l uso magnetico Taiwan Airtac della valvola
l sistema di controllo tedesco del plc di Siemens
l sistema del servocomando del Giappone Fuji
l 12 unità del distanziatore di stoccaggio (opzione)
l acciaio inossidabile /option di acciaio inossidabile /Allmetal di Swisspacer/)
(L'acciaio inossidabile ed il distanziatore caldo del bordo non possono esistere contemporaneamente)
l luogo di perforazione per il riempimento del gas (opzione)
la l stampa a getto di inchiostro del distanziatore, vario colore è disponibile per il logo della società o la data di produzione (opzione)
l stampa di Laber (opzione)
l codice di due-dimensione di ricerca dell'analizzatore, codice a barre (opzione)
l ruota premente separata per la struttura dell'arco, più accurata dello strumento di piegamento
Particolarmente per la struttura dell'ottagono e di esagono (facoltativa)
l ERP (facoltativa)
Nota: Strumento di piegamento
la struttura di rettangolo di *For là ha tre che la dimensione (6A/9A/12A) era lusinghiera
L'altro bisogno di dimensione pagare dimensione extra 42$/per
* per la struttura del cerchio, di esagono e dell'ottagono, dimensione 300$/per
Parametro tecnico principale
| Dimensione di Max.bending | 2000*2000mm |
| Dimensione di Min.bending | 250*200mm |
| Larghezza di alluminio del distanziatore | 6-27A |
| Raggio dell'arco | 60°-150° |
| 6A-16A | |
| Errore dimensionale: | ≤±0.5mm |
| Errore di angolo | ≤±1º |
| distanziatore di alluminio di 1m*1m | 17s |
| Dotazione d'aria | ≥0.65MPa |
| Potere totale | AC220/380V 50Hz 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Componenti principali della macchina piegatubi del distanziatore
| NOME | MARCA |
| SpA | SIEMENS TEDESCA |
| Apparecchiatura elettrica di bassa tensione | SIEMENS TEDESCA |
| Servomotore | SIEMENS TEDESCA |
| Servo driver | SIEMENS TEDESCA |
| Relè | IL GIAPPONE OMRON |
Robot di vetro d'isolamento verticale di sigillamento di LJTJ
Caratteristica principale
