Dettagli:
|
Brand name: | The whole line of Glass washing and pressing machine | Dimensione di vetro massima: | 2000*2500 |
---|---|---|---|
Dimensione di vetro minima: | 450*300 | Spessore del vetro: | 3 - 19 millimetri (opzione) |
Spazzole: | 6 pezzi di spazzole molli | Lunghezza: | 19.5meters |
Larghezza: | 3 - 3.5meters | Servomotore: | SIEMENS |
Colore: | Facoltativo | Tensione: | 380V 50Hz 3P (facoltativo) |
Evidenziare: | Linea di produzione di vetro d'isolamento fabbrica,Macchina di vetro d'isolamento automatica,Robot di sigillatura automatico di vetro d'isolamento |

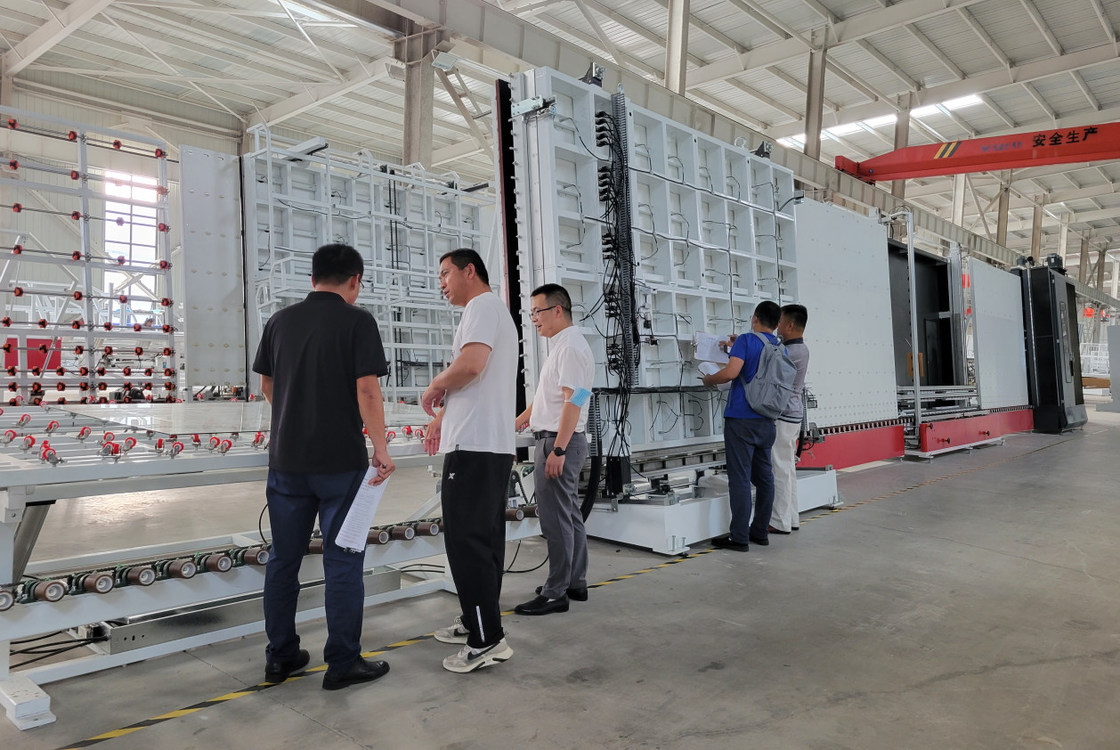

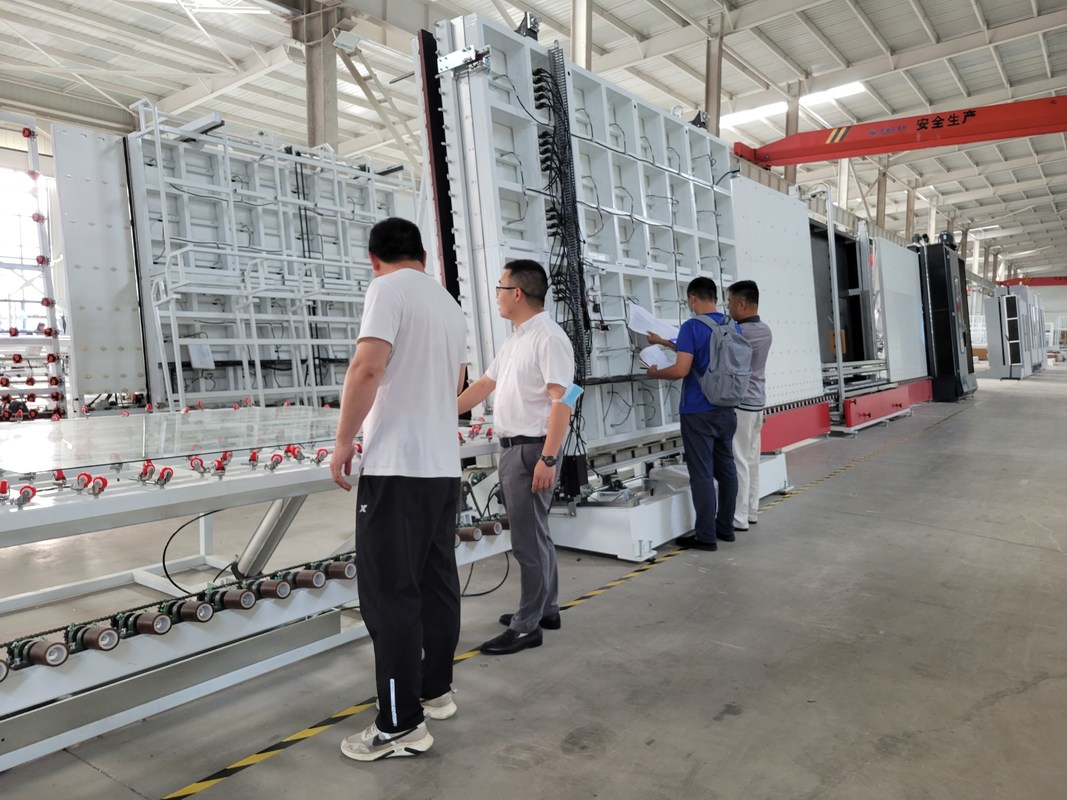

linea di produzione di 2M High Insulating Glass con la linea di trasformazione di sigillatura automatica del robot
Due metri di altezza di linea di trasformazione di vetro del doppi vetri con la macchina di sigillatura automatica del robot
1. Linea di produzione di vetro d'isolamento verticale
Caratteristiche principali:
• La linea ha 7 sezioni:
Sezione di transito 01;
lavatrice 02;
sezione scaricante 03;
04 controlli la sezione dell'installazione;
Sezione di trasbordo 05;
06 sezione premente e di riempimento;
Sezione scaricante 07.
• Sistema di controllo dello SpA, interfaccia del touch screen
• Uso dei servomotori di Siemens
• Adatto a produrre doppi vetri, verniciatura tripla
Funzioni facoltative:
• Vetro di punto con i bordi facoltativi
• Vetro a forma di
• Gas di riempimento dell'argon automaticamente
• tecnologia digalleggiamento per trasferire vetro
per impedire il vetro la contaminazione dalle ruote e lasciando le tracce per migliorare l'alta qualità della produzione di IG.
• Premendo e riempiendo 2 pezzi di unità di IG, completamente 8 sezioni
Caratteristiche principali
• Due pezzi di IGU possono essere fatti pagare contemporaneamente ed ogni pezzo di IGU è riempito di gas dell'argon più di di 90%
• La pressatura dei due pezzi di IGU per volta può impedire meglio la deformazione del divisorio premente. Ogni vetro di doppio strato di 1m*1m può raggiungere 27s, notevolmente migliorante l'efficienza del lavoro
• Linea di trasformazione ad alta velocità di IG, brevettata in Cina nel 2019
• Ha risolto il problema che il robot di sigillatura stava aspettando per funzionare. Due strutture del distanziatore installate da un lavoratore per due IGUs
• Misura di vetro automatica di dimensione ed identificare facendo uso dell'etichettatura (pre- e della post-stampa possibile) del sistema del ERP (facoltativa)
• Dalla parte di trasferimento alla parte premente, ogni parte è divisa
• Adatto a fabbricazione in serie alla fabbrica. eccellente digiuni
I dettagli presentano del LJBZ2535G
• Una sezione di 01 trasmissione
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
• Lavatrice 02
Caratteristiche principali:
• Utilizzi 6 spazzole con setole morbide con le setole di 0.1mm per vetro basso-e di pulizia
• Prelavi (facoltativo)
• Il nuovo coltello di aria adotta il profilo di alluminio (coltello di aria dell'ornitorinco) e la dimensione dello scarico dell'aria è regolato dall'ornitorinco di alluminio di profilo. Ciò può ridurre il numero delle viti di adeguamento, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo spessore
• Scatola di operazione con l'esposizione di velocità di lavaggio, che può visualizzare esattamente lavare la velocità (8-10m)
• Sistema di riempimento del controllo automatico della temperatura e dell'acqua del serbatoio di acqua
• Sistema europeo del silenziatore
• Acciaio inossidabile
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura in questa sezione è cambiata ad una struttura in-linea del bilancino (doppio fascio). Facile ispezionare e pulire vetro
• Una sezione di 05 trasmissioni
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali durante il lavoro.
• Sezione della stampa 06 e del materiale di riempimento
Caratteristiche principali:
• (2500mm*3500mm) il vetro d'isolamento extra-lungo può essere compresso due volte
• Il vetro si trasporta dal nastro trasportatore ed il vetro è premuto dal servomotore
• La lastra può essere aperta per manutenzione facile
• La struttura della pressapellicola è regolabile assicurare il tempo di impiego lungo
• Automatico-riempiendo di gas dell'argon, l'effetto di sigillatura è notevole ed il contenuto del gas dell'argon è più elevato
• Aree di messa a punto per riempire le dimensioni differenti di vetro di sigillamento successivo per ridurre perdita dell'argon
• Gli indici del gas possono essere fissati ed il processo di rifornimento di carburante è visualizzato sul touch screen
• sensore di Rapido risposta per controllo permanente del processo di inflazione
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione nella paratia
• Il gas standard è l'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegato ad un sigillatore
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Servomotore per il vetro di punto | Il Giappone | FUJI |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Motore della spazzola | La Cina | QINGHUA |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Linea di IG senza rifornimento di carburante online |
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |

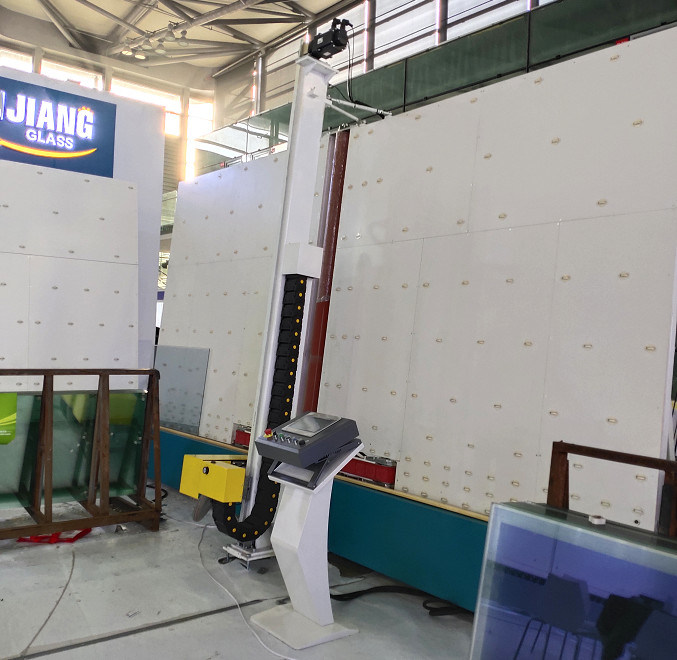

2. robot di sigillatura di vetro d'isolamento LJTJ2540 di verticale
Caratteristiche principali:
• Controllo di sistema del servo del Giappone Yaskawa, 8 asce e 7 insiemi dei sistemi del servocomando, macchina automatica di sigillamento di alto-efficienza
• 4 sezioni per stoccaggio di vetro
• Adotti la cinghia sincrona, la trasmissione stabile ed il posizionamento accurato
• Riparazione automatica degli angoli di vetro con le ruspe spianatrici ed i rulli
• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)
• Ogni funzione automatica è manuale
• Doppi vetri disponibile
• Vetro a forma di con i bordi facoltativi, vetro fatto un passo, vetro triplo (facoltativo)
• Un insieme delle pompe di innesco controlla due insiemi dei sigillanti (facoltativi)
• I sigillanti strutturali del silicone, del polisolfuro e del silicone possono essere usati
• Testa adesiva sulla parte anteriore della macchina per l'applicazione facile di vetro fatto un passo
• Può essere collegato alle linee di trasformazione di vetro isolare
• Con la funzione di codice di ricerca (facoltativa)
Dati tecnici
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro di minuto | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
CPU | Il Giappone | YASKAWA |
Componente di bassa tensione | La Germania | SIEMENS |
Binario di guida | Taiwan | HIWIN |
Alimentazione elettrica di commutazione | Taiwan | Mw |
Commutatore del sensore | La Corea | AUTONICS |
Componente pneumatica | Il Giappone | SMC |
Touch screen | La Cina | GAOSHAN |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
