Dettagli:
|
| Nome del prodotto: | Linea di produzione di vetro d'isolamento verticale | Dimensione di vetro massima: | 2500mm*3500mm |
|---|---|---|---|
| Pressione dell'aria: | ≥0.8MPa | Potenza totale: | 3P 415V 50HZ 40KW |
| Spessore di vetro d'isolamento: | 12-60 mm; 12-80 mm&12-100 mm ((Custom Opzionale) | Velocità lavante di vetro: | 2-10m/min |
| Velocità di vetro del trasportatore: | 45m/min | Rifornimento idrico: | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Caratteristiche principali:

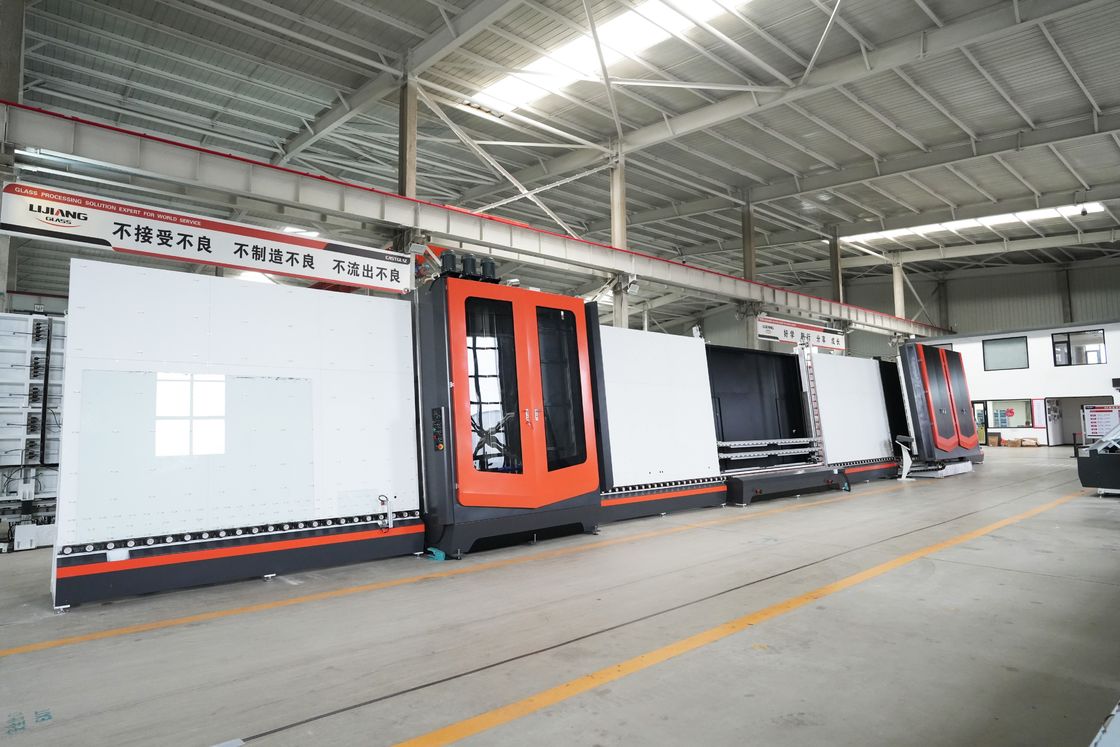

La linea di produzione di vetro isolante ha 7 sezioni:
01 sezione di carico;
02 sezione lavaggio e asciugatura;
03 sezione trasportatrice;
04 sezione di ispezione e assemblaggio;
sezione 05 trasferimento;
06 sezione di pressatura e riempimento;
Sezione 07 di scarico.
01 Sezione di carico della linea di lavorazione del vetro isolante
1, rilevamento di pellicole di rivestimento a basso contenuto di E
Abbiamo adottato Low-E vetro tipo di rilevamento punto di contatto, Se la superficie del film di vetro low-e è messo invertito, si farà automaticamente allarme, non graffiare il film low-e, e il tasso di riconoscimento è elevato.Risolvere efficacemente il problema del riconoscimento LOW-E ad alta trasparenza.
2, Metodo delle ruote trasportatrici
Il cuscinetto di trasferimento inferiore è una piastra di acciaio da 8 mm. La piastra di acciaio è fresata piatta e quindi i cuscinetti sono fissati.L'altezza dei cuscinetti può essere regolato per evitare la trasmissione di trasmissione instabile durante la trasmissione di vetro piccoloQuesto aumenta la capacità di carico del vetro.
La maggior parte degli altri produttori utilizza il metodo di scavare due fori nel mezzo del tubo quadrato, e poi indossare un albero e poi mettere un volante trasportatore.Questo metodo non può regolare il piatto delle ruote trasportatrici e il carico è scadente.
02 WasciugaturamacchineSezione di essiccazione
Lavaggio del vetromacchinein:
1,cotone silenziante, riduzione del rumore;
2, Il corpo del gabinetto di pulizia è realizzato in materiale di alta qualitàPlacca di acciaio inossidabile 304, che è resistente e resistente.
3,1coppie di spazzole morbidecon un diametro di0.12mmfilo di spazzola,2coppie di spazzole morbidecon un diametro di0.15mmfilo di spazzola.
4Conmisurazione automatica dello spessore del vetrodispositivo, non è necessario regolare separatamente lo spessore del vetro e viene pulito automaticamente,che scientificamente evita l'ingombrante regolazione manuale quando lo spessore del vetro è superiore a 8 mmLo spessore massimo può essere pulito fino a 30 mm.
5Ilcuscinetto per spazzole e sedile per cuscinettisono una parte importante della sezione di pulizia, la velocità di rotazione del cuscinetto è più alta quindi è facile da danneggiare, quindi la nostra azienda utilizza cuscinetti di spinta,che sono più durevoli e stabili rispetto ad altri materiali di gomma e plastica.
6,Serbatoio dell'acquacontrollo automatico della temperatura, sistema di ricarica dell'acqua
7, La scatola di operazione convisualizzatore della velocità di lavaggio, può visualizzare con precisione la velocità di lavaggio (8-10m)
Sezione di asciugatura:
1,Uscita del soffiatore d'aria- Mantenere sempre la giusta e adeguata distanza di 3 mm tra la superficie del vetro e l'uscita del ventilatore.
L'uscita del soffiatore d'aria regola automaticamente la distanza di apertura e chiusura in base allo spessore del vetro.l'uscita del soffiatore d'aria può muoversi avanti e indietro per regolare la distanza, in modo che la distanza relativa tra l'uscita del soffiatore d'aria e il vetro sia costante, in modo da evitare il danneggiamento della pellicola di vetro a causa della variazione dello spessore del vetro
2, il trasportatore èconvogliato con la ruota inferiore, senza ruote-impronta sul vetro è stato causato da compressore di trasporto, stabile e affidabile, basso tasso di guasto
3, il ventilatore è controllato dalValvola a farfallaassicurare che durante il processo di pulizia del vetro non appaia l'impronta dell'uscita del soffiatore d'aria.
4, il soffiatore può raggiungerefunzione di avvio-arresto automaticoper ridurre il consumo energetico.
5Vento soffianteapparecchio di riscaldamentoper garantire la velocità di pulizia a bassa temperatura.
6, dotato didispositivo di isolamento dalla nebbia d'acquaper prevenire l'inquinamento secondario del vetro.
03 Sezione trasportatrice e di stoccaggio della linea di lavorazione del vetro isolante
1,La struttura del trasportatore galleggiante(funzione facoltativa)viene utilizzato per evitare di lasciare tracce sulla superficie del vetro dopo essere uscito dalla sezione di asciugatura, inquinando il vetro e migliorando la qualità del dgu. ((tra il lavaggio e la spremitura)).Quando l'altezza del vetro è inferiore a 1200 mm, solo il galleggiante d'aria in fondo è utilizzato per galleggiare, quando l'altezza del vetro è superiore a 1200 mm, due file di galleggiante d'aria galleggiano contemporaneamente
2, la sezione del trasportatore è impostata conmotori doppi, quando il vetro inferiore a 1000 mm può essere immagazzinato due pezzi contemporaneamente per migliorare l'efficienza dell'intera linea
3, Il cuscinetto trasportatore inferiore è fissato alla piastra d'acciaio, e il cuscinettol'altezza del cuscinetto può essere regolataper evitare l'instabilità del trasportatore nel processo di trasporto di vetro piccolo, con conseguente frantumazione del vetro.
04 Sezione di ispezione e montaggio della linea di lavorazione del vetro isolante
1"Utilizzando ilregolazione del display digitalela struttura è progettata, la precisione di posizionamento del telaio in alluminio è elevata e la profondità della colla è accurata.
2,Il binario a doppia guida in lega di alluminioè leggero e piatto, e può essere regolato automaticamente su e giù in base all'altezza del vetro per prevenire il vetro grande al affondamento interno
3, Intera sezione utilizzatavuotofuori.progettazione, aggiungendo una porta posteriore di manutenzione per pulire e pulire le macchie per il retro di vetro che è difficile da pulire
05 Sezione di trasporto e misura dello spessore della linea di lavorazione del vetro isolante
La misurazione automatica dello spessore del vetro e della larghezza dello spaziatore fornisce dati per la pressatura del dgu e il riempimento del gas argon
06 Sezione di pressatura (e riempimento di argon gas) della linea di lavorazione del vetro isolante
1Premere.
AsolocapacePressione
C'è stress dopo la saldatura nel telaio di ferro Pressione, quindi i problemi fuori forma sono inevitabili dopo l'uso 3-4 volte ((sezione di pressione non può premere DGU correttamente uniformemente e strettamente ).Per questo problemaPer prima cosa facciamo il trattamento di invecchiamento, rimuoviamo lo stress con un dispositivo di vibrazione, poi disegniamo le centinaia di punti regolabili sul retro.se ci sono problemi di forma possiamo aggiustare facilmente in qualsiasi momento.
Pressione a vite a piombo ((cintura sincrona servomotore)
La macchina di pressatura si regola automaticamente per garantire una precisione di pressatura ultra elevata del vetro, in base allo spessore del vetro e alla larghezza dello spaziatore in alluminio.
Il riempimento e la pressatura del gas di argon è veloce e terminato allo stesso tempo
2, argon gas fiIo...Lingo
Metodo di riempimento del gas argonico
La posizione del foro del gas argonico del fascio di riempimento è posizionata automaticamente in base allo spessore del vetro e alla larghezza dello spaziatore in alluminio, assicurando che il foro del gas argonico sia semprein mezzo ai primi telai di vetro e alluminio- Per l'ampia distanza delle finestre e porte residenziali, e il triplo vetro, i nostri vantaggi sono ovvi.
per la tenuta di fondo del metodo di riempimento a gas argonico di fondo,La cintura sincronaE' meglio della ruota trasportatrice.
C' èpartizioneccontrollo del fascio di riempimento del gas argonico, quando fanno le diverse dimensioni di vetro, si rileva automaticamente la lunghezza del vetro, e si accende la lunghezza corrispondente del foro del gas argon,risparmiando fonte di gas
L'apparecchiatura non ha solo unValvola di riempimento ma anche di pompaggioIn base all'altezza del vetro, viene selezionata automaticamente l'altezza corrispondente della valvola di pompaggio e quindi estrarre il gas nel DGU.la concentrazione riempita di argon in vetro viene immediatamente rilevata, e il volume di argon è controllato con precisione ed efficienza.
Display touch per il riempimento del gas argon
Display Funzione: il touch screen visualizzerà l' intero processo di riempimento del gas di argon, si saprà molto chiaramente quanto già argon gas riempito all' interno
.
La concentrazione di riempimento può essere impostata in base alle esigenze del cliente, esistono tre modalità: modalità di tempo, modalità di calcolo automatico del volume, modalità di rilevamento automatico del tipo di contenuto di argon.(Lijiang unico)
Il riempimento si interrompe automaticamente quando è a vostra disposizione.
Parametri tecnici: tempo di riempimento del gas argonico: 3-5 secondi (1*1m) spessore del vetro isolante: 12-60mm;12-80mm&12-100mm ((opzionale)
Visualizzazione diretta del processo di gonfiamento /superiore al 90% /Fillamento a aria completo arresto automatico
Controllo elettronico del segmento di comando
È favorevole alla risoluzione dei problemi di apparecchiatura
Le tre parti possono essere controllate separatamente
È utile aggiungere nuove funzioni (TPS, 4 SG, barra super spaziatrice, ecc.)
Sistema di controllo Siemens tedesco, prestazioni stabili, grande scalabilità.
Dati tecnici
| Dimensione massima del vetro | 2500 mm*3500 mm |
| Dimensione minima del vetro | 280 mm*450 mm |
| Spessore del vetro | 3-15 mm, 3-30 mm ((facoltativo) |
| Spessore del vetro isolante | 12-60 mm; 12-80 mm&12-100 mm ((Custom Opzionale) |
| Larghezza del separatore: | 6-30 mm |
| Velocità di lavaggio del vetro | 2-10 m/min |
| Velocità del trasportatore di vetro | 45 m/min |
| Pelle di lavaggio | 3 paia di spazzole morbide con peli di 0,12 mm |
| Rifornimento idrico | Consumo d'acqua:0.5 t/h: 40 μs/cm |
| Fornitura d'aria | Flusso: 0,8 m/min |
| Pressione dell'aria | ≥ 0,8 MPa |
| Potenza totale | 3P 415V 50HZ 40KW |
| Dimensione | 23850*3500*3700 mm |
| Peso | 6500 kg |
Parametri elettrici
| Componenti | Marchio |
| Servomotore | Germania Siemens |
| Servo driver | Germania Siemens |
| PLC | Germania Siemens |
| Componente a bassa tensione | Germania Siemens |
| Convertitore di frequenza | Germania Siemens/tianchuan |
| Interruttori optoelettronici | Corea Autonics |
| Componente pneumatico | Taiwan Airtac |
| Interruttore di marcia | Taiwan (TEND) |
| Relay | Giappone Omron |
| Buttone e luce di indicazione | Schneider francese |
