Lijiang × EASTGLAZ GlassInspector Sistema di ispezione dei difetti del vetro online per la linea IG

Lijiang × EASTGLAZ GlassInspector

Sistema di ispezione dei difetti del vetro online per la linea IG

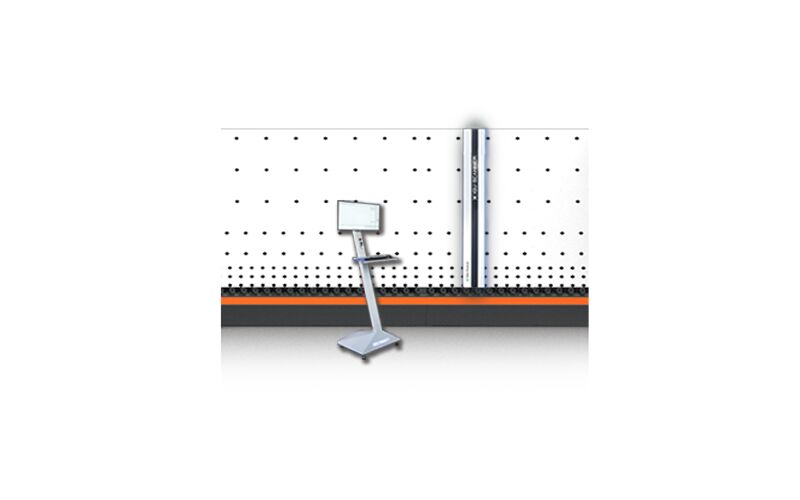

Visualizzazione del prodotto

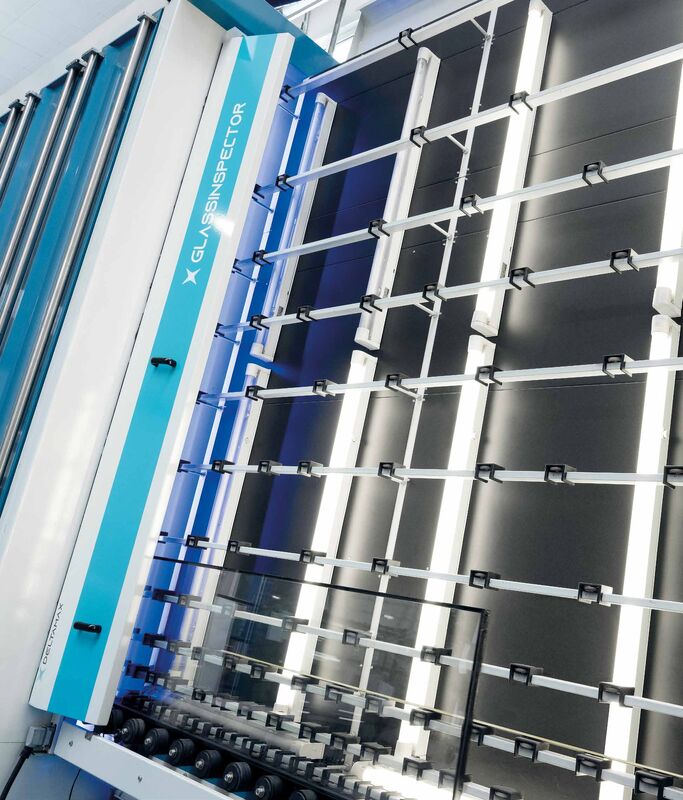

Ispettore vetroè un sistema di ispezione dei difetti del vetro online sviluppato nell'ambito delLijiang × soluzione integrata di controllo qualità EASTGLAZ, appositamente progettati per le linee di produzione di vetro isolante (IG).

Il sistema è stato sviluppato in collaborazione conDELTAMAX (Italia), che combina la tecnologia europea di ispezione della visione industriale con la vasta esperienza di applicazione di Lijiang nelle linee di produzione di vetro isolante.

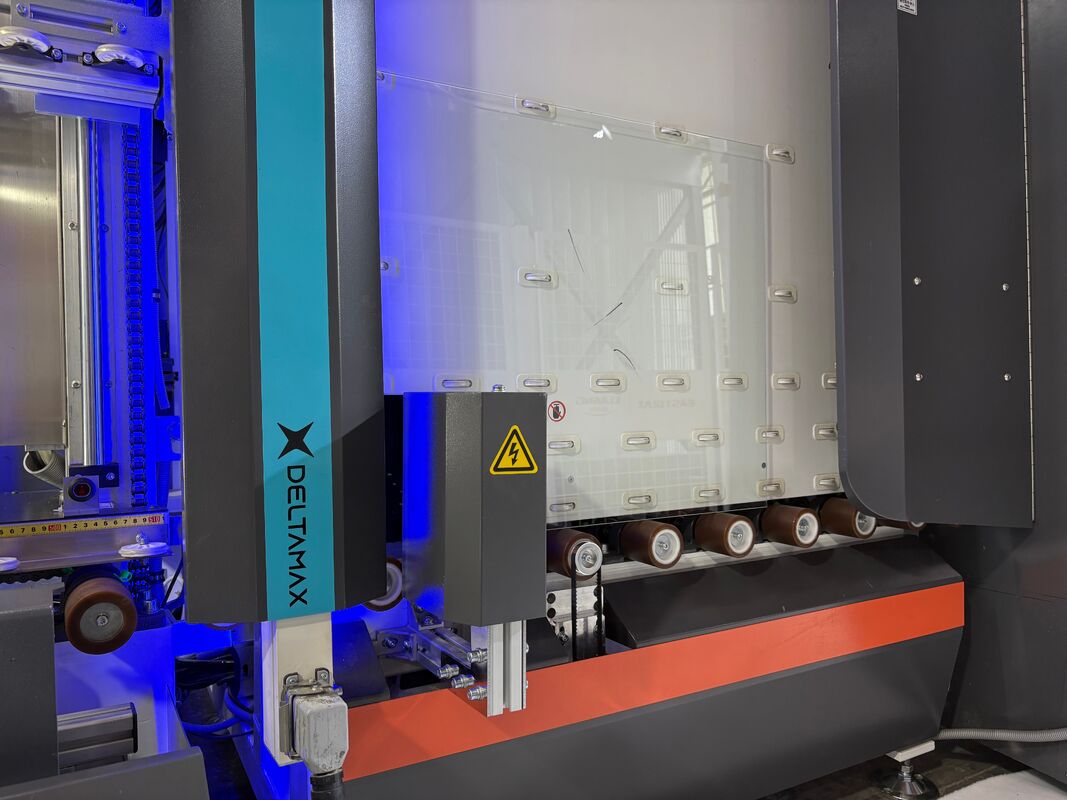

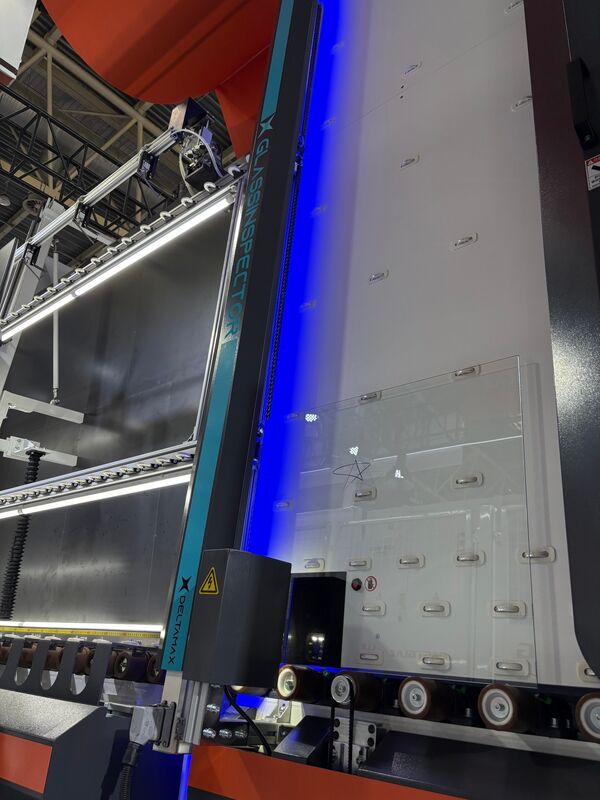

Installato direttamente dopo la lavatrice, GlassInspector esegue ispezioni in tempo reale e senza contatto delle superfici di vetro senza influire sulla velocità di produzione, aiutando i produttori a ridurre i difetti,standardizzare il controllo della qualità, e migliorare la consistenza del vetro finito.

Principali vantaggi

▶ Progettato per isolare le linee di produzione di vetro

...soluzione dedicata per la produzione di IG

...installazione in linea dopo la lavatrice

...operazione indipendente senza interferire con le apparecchiature esistenti

...adatta per la produzione continua ad alta velocità

▶ Ispezione online ad alta precisione

...Sistema di ispezione basato sulla visione industriale

...Dimensione minima del difetto rilevabile: 0,4 mm

...Risoluzione dell'immagine: 0,2 mm/pixel

... ispezione stabile a velocità fino a 60 m/min

I difetti rilevabili includono:

...Bolle e inclusioni

...graffi (sottili e profondi)

... macchie, sporcizia, segni d'acqua, impronte.

...difetti di rivestimento a basso E (buchi, abrasioni, ustioni)

...difetti visivi relativi alla superficie e ai bordi

▶ Norme di qualità flessibili

...Rilevazione e classificazione automatica dei difetti

... soglie di qualità personalizzabili

...diversi livelli di controllo per ordini o mercati diversi

...risultati di ispezione coerenti indipendenti dagli operatori

▶ Compatibilità con vetri larghi

... vetri singoli, doppi e tripli

... vetro chiaro, colorato e Low-E

...supporto di vetro Jumbo

... vetro rettangolare e di forma

...non adatto a vetri sabbiati, stampati, dipinti o specchiati.

Capacità integrate di controllo della qualità

Sulla base dell'architettura di ispezione del vetro piatto Lijiang × EASTGLAZ

Funzioni di ispezione coperte

• Difetti strutturali: bolle, inclusioni, nodi

• Difetti di processo: graffi, macchie, impronte, contaminazione superficiale

• Difetti del rivestimento: fori, abrasioni superficiali, ustioni

Compatibilità di ispezione avanzata

• Compatibile con i concetti di ispezione a doppio canale per una migliore individuazione di difetti sottili quali macchie leggere e graffi sottili

• Supporta la logica di ispezione utilizzata nel controllo di qualità delle unità IG per vetri singoli, doppi e tripli

Gestione della qualità della produzione

• Le immagini e i risultati delle ispezioni possono essere memorizzati e analizzati

• Supporta le statistiche di produzione e la tracciabilità della qualità

• Aiuta i produttori a costruire sistemi di controllo della qualità standardizzati e basati sui dati

Questa architettura di sistema consente alle fabbriche di iniziare con l'ispezione in linea e gradualmente aggiornare verso una strategia completa di controllo della qualità.

Parametri tecnici

Configurazioni disponibili

Nota di configurazione

...La quantità di telecamere viene selezionata in base all'altezza del vetro e ai requisiti di ispezione

...la configurazione del sistema può essere personalizzata in base al layout della linea di produzione

...compatibile con vetri di grandi dimensioni e con linee di produzione IG di grande capacità

...progettato per il funzionamento industriale continuo

Perché scegliere questa soluzione

GlassInspector consente ai produttori di passare dall'ispezione manuale al controllo di qualità standardizzato, automatizzato e basato sui dati.Le linee di vetro isolante di Lijiang,Capacità di integrazione del sistema di EASTGLAZ, eTecnologia di controllo italiana DELTAMAX, questa soluzione offre prestazioni stabili, configurazione scalabile e affidabilità a lungo termine per i processori globali di vetro.
